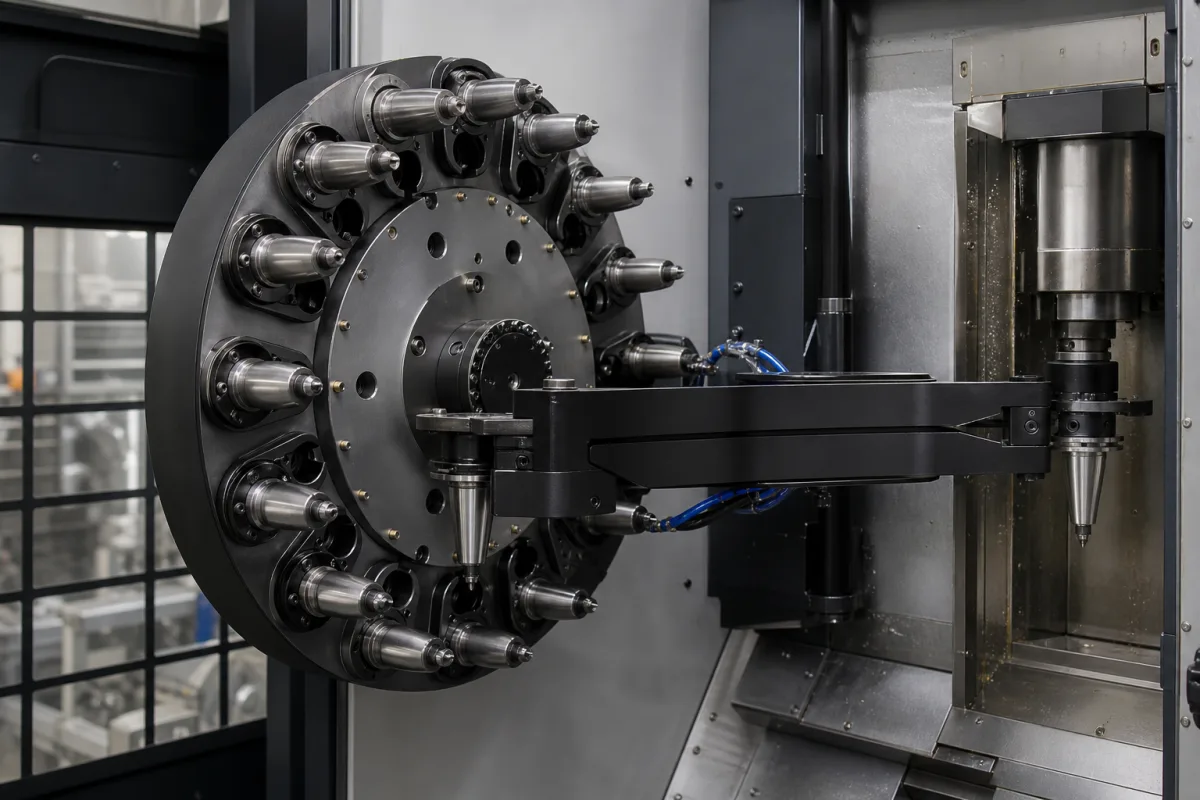

ATC通过协调顺序运行：1）CNC控制器从程序中识别下一个所需刀具。2）刀库旋转以定位正确的刀具。3）机械臂、夹爪或摆动机构从主轴取出刀具。4）该机构然后从刀库中取出新刀具。5）它将新刀具插入机床主轴并通过刀柄系统（例如HSK、BT、CAT）锁定到位。6）用过的刀具返回到其刀库槽位。整个循环是自动化的，由机床的PLC和CNC系统控制。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 刀库容量 | 20–60 工具 | Number of tools the magazine can hold |
| 最大刀具直径 | 75–125 mm | Diameter of the largest tool that can be stored |
| 最大刀具长度 | 250–400 mm | Length of the longest tool that can be stored |
| 最大刀具重量 | 8–15 kg | Weight of the heaviest tool the ATC can handle |
| 换刀时间 | 1.5–4.0 s | Chip-to-chip time for a complete tool change |
| 换刀重复定位精度 | ±0.01–±0.02 mm | Positioning accuracy of the tool in the spindle |
| 工作压力 | 0.5–0.8 MPa | Pneumatic pressure for clamping and unclamping |
| 电源电压 | 220–380 V AC | Electrical supply for the ATC motor and controls |
| 功率消耗 | 0.5–2.0 kW | Electrical power required by the ATC |
| 工作温度 | 0–45 °C | Ambient temperature range for reliable operation |
| 防护等级 | IP54–IP65 | Ingress protection against dust and waterIEC 60529 |
| 刀库材质 | Aluminum alloy | Material of the tool magazine body |
| 重量 | 150–500 kg | Total weight of the ATC unit |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 大气压至1.5巴（刀具夹紧压力） |
| other spec: | 工具重量容量：1-25公斤，工具直径范围：3-150毫米，换刀时间：2-10秒，定位精度：±0.005毫米 |
| temperature: | 0°C 至 50°C（运行），-20°C 至 70°C（存储） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
根据目录参考，刀库容量范围为20至60把刀具。然而，具体容量取决于特定型号和配置，因此必须与制造商确认。
完整换刀的屑对屑时间通常在1.5至4.0秒之间，如参考数据所列。实际性能可能因机床和刀具而异，因此请与供应商核实。
ATC在0.5–0.8 MPa的气动压力和220–380 V AC的电源下运行，功耗为0.5–2.0千瓦。这些值是参考范围，应针对具体型号的文档进行核对。
换刀重复定位精度指定为±0.01至±0.02毫米。这表示刀具在主轴中的定位精度。对于精密应用，请与制造商确认确切的重复定位精度。
