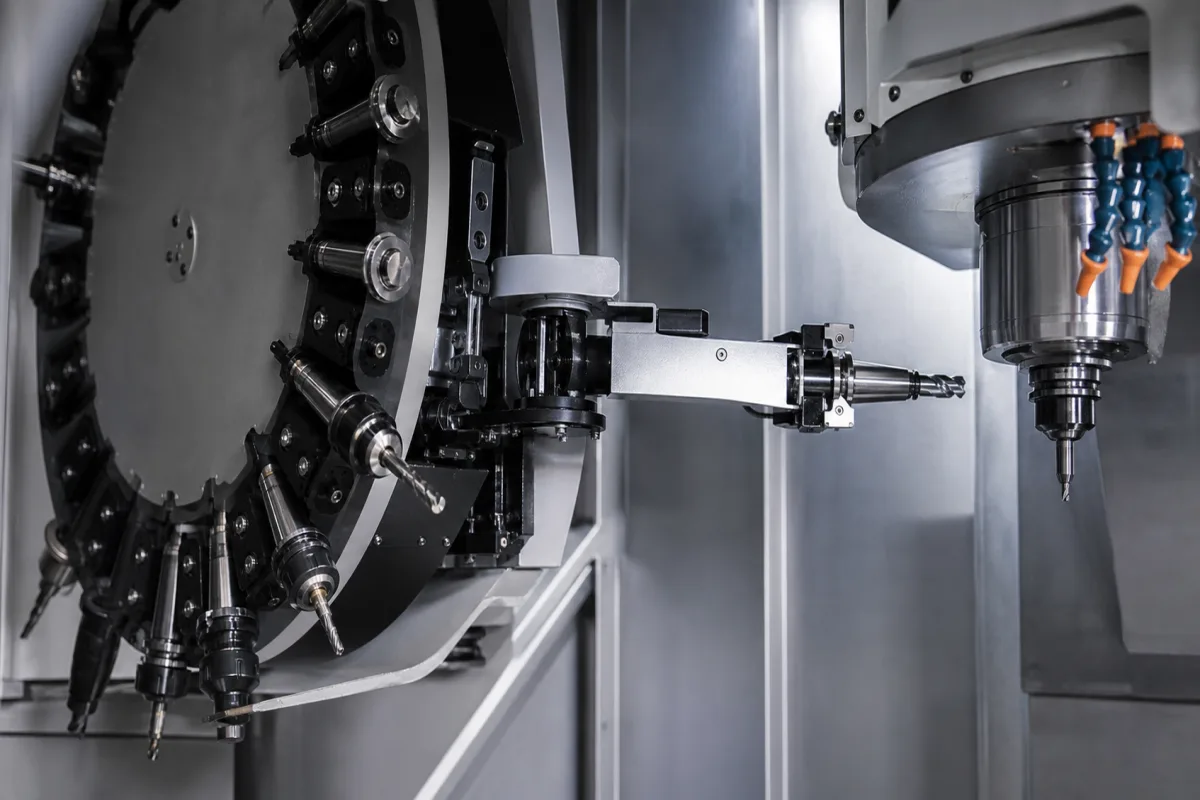

自动换刀装置通过协调的顺序物理运行。刀库（鼓式、链式或转塔式）容纳多个刀柄。当发出换刀指令时，机床主轴移动到固定的换刀位置。机械臂（或类似机构）夹持主轴中的当前刀具，将其缩回，旋转或移动以与刀库中下一把所需刀具对齐，将新刀具插入主轴并锁定到位。该顺序由伺服电机或气动/液压执行器驱动，并由机床的CNC系统控制。刀具识别通常通过RFID芯片、机械编码或位置跟踪进行管理。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 刀库容量 | 16–60 工具 | Number of tools that can be stored in the magazine. |
| 最大刀具直径 | 75–125 mm | Largest tool diameter that can be accommodated. |
| 最大刀具长度 | 250–400 mm | Longest tool that can be stored and changed. |
| 最大刀具重量 | 8–15 kg | Heaviest tool the changer can handle. |
| 换刀时间 | 1.5–8 s | Chip-to-chip time for a complete tool change. |
| 重复定位精度 | ±0.02–±0.05 mm | Consistency of tool positioning after repeated changes.ISO 230-2 |
| 工作压力 | 0.6–1.0 MPa | Pneumatic pressure for clamping and unclamping.ISO 5208 |
| 电源电压 | 24 ±10% V DC | DC supply for control and sensors. |
| 功率消耗 | 0.5–2.0 kW | Electrical power drawn during operation. |
| 工作温度范围 | -10–60 °C | Ambient temperature for reliable operation. |
| 防护等级 | IP54–IP65 | Protection against dust and water ingress.IEC 60529 |
| 刀库体材料 | HT250 | Cast iron grade for rigidity and damping.GB/T 9439 |
| 净重 | 350–800 kg | Weight of the complete tool changer unit. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0 至 10 巴 |
| flow rate: | 不适用 |
| temperature: | -10°C 至 60°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
刀库容量通常为16至60把刀具，具体取决于型号和刀库类型。这是一个参考范围；具体单元的准确容量应与制造商确认。
刀具识别通过RFID芯片、机械编码或位置跟踪进行管理。CNC系统根据编程顺序使用这些信息从刀库中选择正确的刀具。
切屑到切屑时间，即完成一次完整换刀的总时间，通常为1.5至8秒。这包括从一次切削结束到下一次切削开始的时间。
相关标准包括ISO 230-2（定位重复性）、ISO 5208（工作压力）、IEC 60529（防护等级）和GB/T 9439（刀库主体材料）。这些标准作为验证参考；合规性应与制造商确认。
