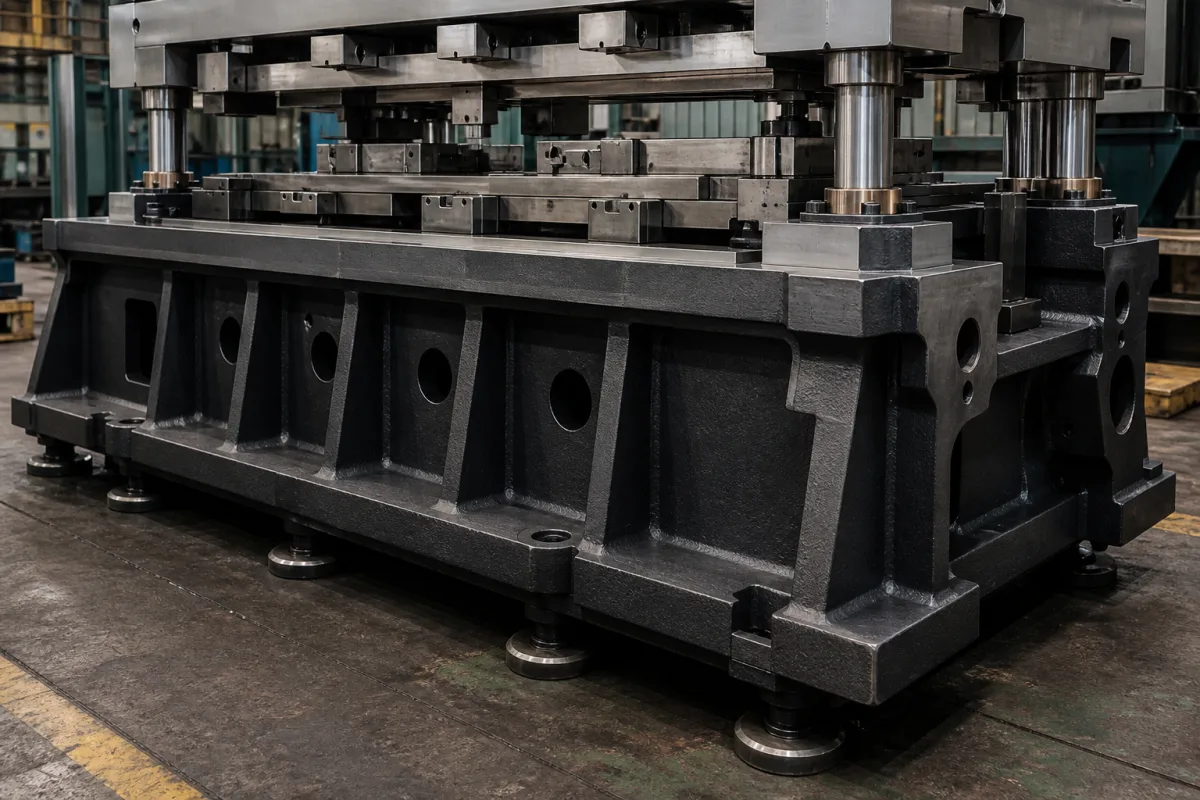

床架作为被动结构元件。它不移动或执行主动操作，但为床身或模具的主动部件提供必要的刚度和几何参考。其设计在负载下最小化变形，以确保制造过程中的精度和可重复性。框架吸收操作力和振动，保持尺寸稳定性。它确保安装的组件如模具、导轨和运动部件正确对齐。材料和几何形状的选择旨在提供高刚度和阻尼，铸铁等级如HT250–HT350提供良好的振动吸收。床架的平面度和平行度对加工精度至关重要，因为它们定义了工作部件的参考平面。在负载下，框架必须抵抗弯曲和扭转，以保持刀具和工件在正确的相对位置。设计还考虑热效应，因为温度变化可能导致膨胀或收缩，影响精度。床架通常用螺栓固定在地基或底座上，其重量有助于稳定性。正确的安装和调平对于实现规定的平面度和平行度至关重要。框架的表面处理，如刮研或涂层，影响磨损和密封。导轨类型（淬硬或塑料衬里）影响摩擦和磨损特性。总之，床架为准确和可重复的制造操作提供了稳定的平台。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 床身宽度 | 400–2000 mm | Determines maximum workpiece size |
| 床身长度 | 1000–6000 mm | Determines maximum workpiece length |
| 承载能力 | 500–50000 kg | Maximum static load on bed |
| 平面度 | 0.02–0.10 mm/m | Critical for machining accuracyISO 230-2 |
| 平行度 | 0.02–0.08 mm/m | Ensures guideway alignmentISO 230-2 |
| 材料牌号 | HT250–HT350 | Cast iron grade for damping and strengthGB/T 9439 |
| 硬度 | HB 180–240 | Indicates wear resistanceGB/T 9439 |
| 工作温度 | -10–60 °C | Beyond range may affect dimensional stability |
| 振动阻尼 | 0.5–0.8 | Higher value reduces vibration amplitude |
| 重量 | 500–20000 kg | Affects shipping and installation |
| 表面处理 | 0.8–3.2 μm Ra | Smoother surface improves sealing and wearISO 1302 |
| 导轨类型 | H–P | H: hardened, P: plastic-linedGB/T 17587 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 仅静态负载（无动态压力） |
| other spec: | 最大静态负载能力（千克），振动容差（赫兹） |
| temperature: | -10°C 至 +60°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
床架为床身或模具系统提供刚性且稳定的结构底座。它支撑并对齐模具、导轨和运动部件等其他组件，吸收操作力和振动，以在制造过程中保持尺寸稳定性。
常用材料包括铸铁（如HT250–HT350）和结构钢。铸铁具有良好的振动阻尼和耐磨性，而结构钢提供高强度和可焊性。选择取决于应用的负载和精度要求。
平面度和平行度以毫米/米为单位，应根据ISO 230-2进行验证。使用精密测量仪器，如激光干涉仪或电子水平仪。始终与制造商或供应商确认具体型号的实际值。
承载能力范围从500到50,000千克，取决于床身尺寸和结构。必须考虑最大静态负载，以避免过载，这可能导致永久变形或失效。始终检查制造商对具体型号的规格。
