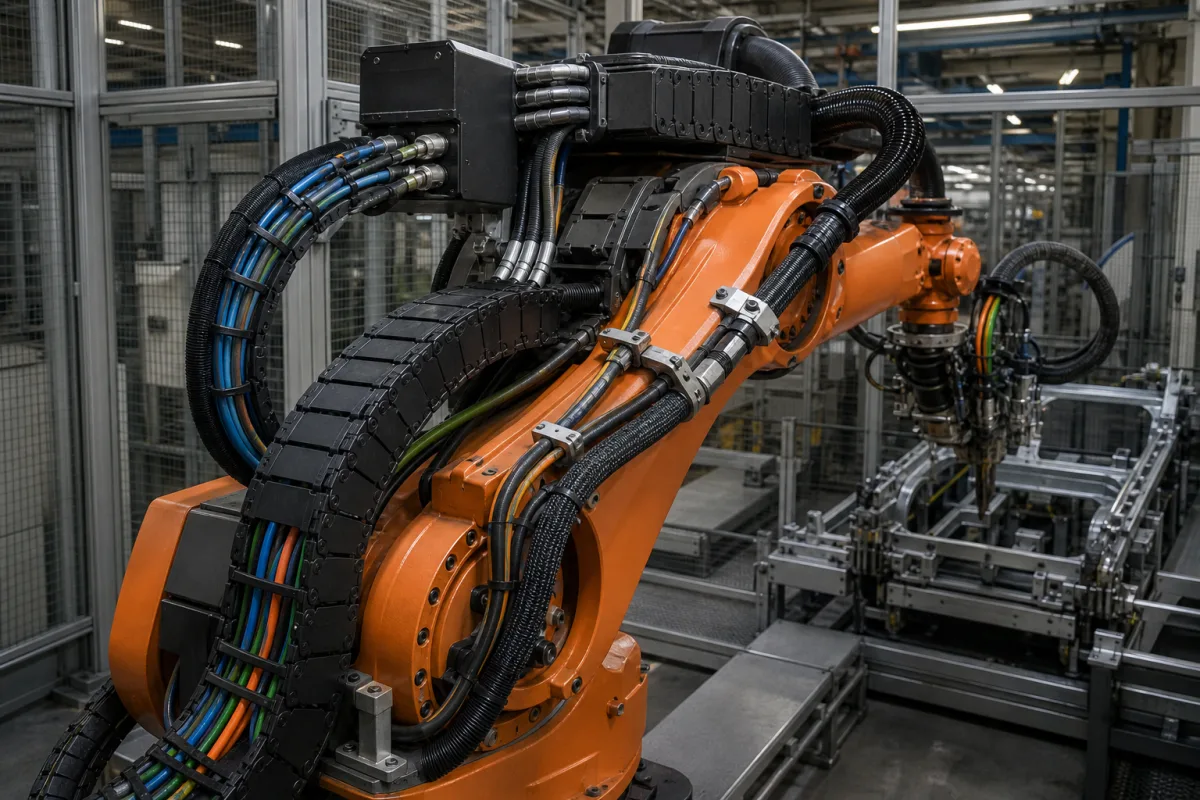

该系统使用电缆拖链、导管、夹子和应力释放装置等各种组件，将电缆引导至预定路径。它适应机器人关节的重复弯曲和屈伸运动，同时保持电缆完整性，并防止干扰操纵器的机械操作。设计必须匹配电缆直径范围和弯曲半径，以避免损坏。系统的重量和抗拉强度影响机器人的有效载荷和惯性。工作温度和防护等级定义了环境限制。安装方向的灵活性允许集成到各种机器人配置中。正确选择需要考虑电缆重量、加速度和所需通道数。维护信号包括可见磨损、电缆磨损或运动受限。失效边界包括超过弯曲半径、温度或加速度限制，这可能导致电缆损坏或系统故障。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 线槽数量 | 4–12 通道 | Determines cable capacity and routing flexibility. |
| 线缆直径范围 | 4–20 mm | Must match the cables to be routed. |
| 弯曲半径 | 50–200 mm | Minimum radius to prevent cable damage. |
| 最大线缆重量 | 5–20 kg/m | Total weight the system can support per meter. |
| 工作温度 | -40–85 °C | Beyond this range, materials may degrade.IEC 60068-2-14 |
| 防护等级 | IP54–IP65 | 防尘并防喷水。IEC 60529 |
| 材料等级 | 6061-T6 | Aluminum alloy for strength and corrosion resistance.ASTM B221 |
| 表面处理 | Anodized | Improves wear and corrosion resistance.MIL-A-8625 |
| 重量 | 1.5–3.5 kg/m | Affects robot payload and inertia. |
| 抗拉强度 | 310–350 MPa | Withstands pulling forces during motion.ASTM B221 |
| 最大加速度 | 10–20 m/s² | Higher acceleration may cause cable stress. |
| 安装方向 | 0–360 ° | Flexible mounting for various robot configurations. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 不适用（非加压系统） |
| other spec: | 电缆弯曲半径 ≥ 10倍电缆直径，IP67防护等级 |
| temperature: | -40°C 至 +85°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它负责组织、布线、保护并固定机械臂内的电缆和电线，防止缠绕，减少磨损，并确保连接可靠。
常用材料包括工程塑料（如尼龙、聚氨酯）、不锈钢和铝合金，这些材料具有强度、柔韧性和耐腐蚀性。
需要考虑电缆通道数、电缆直径范围、弯曲半径、最大电缆重量、工作温度、防护等级和安装方向。请根据机器人的规格核实这些参数。
相关标准包括IEC 60068-2-14（温度）、IEC 60529（防护等级）、ASTM B221（铝合金）和MIL-A-8625（阳极氧化）。这些标准仅供参考，不证明合规性。
