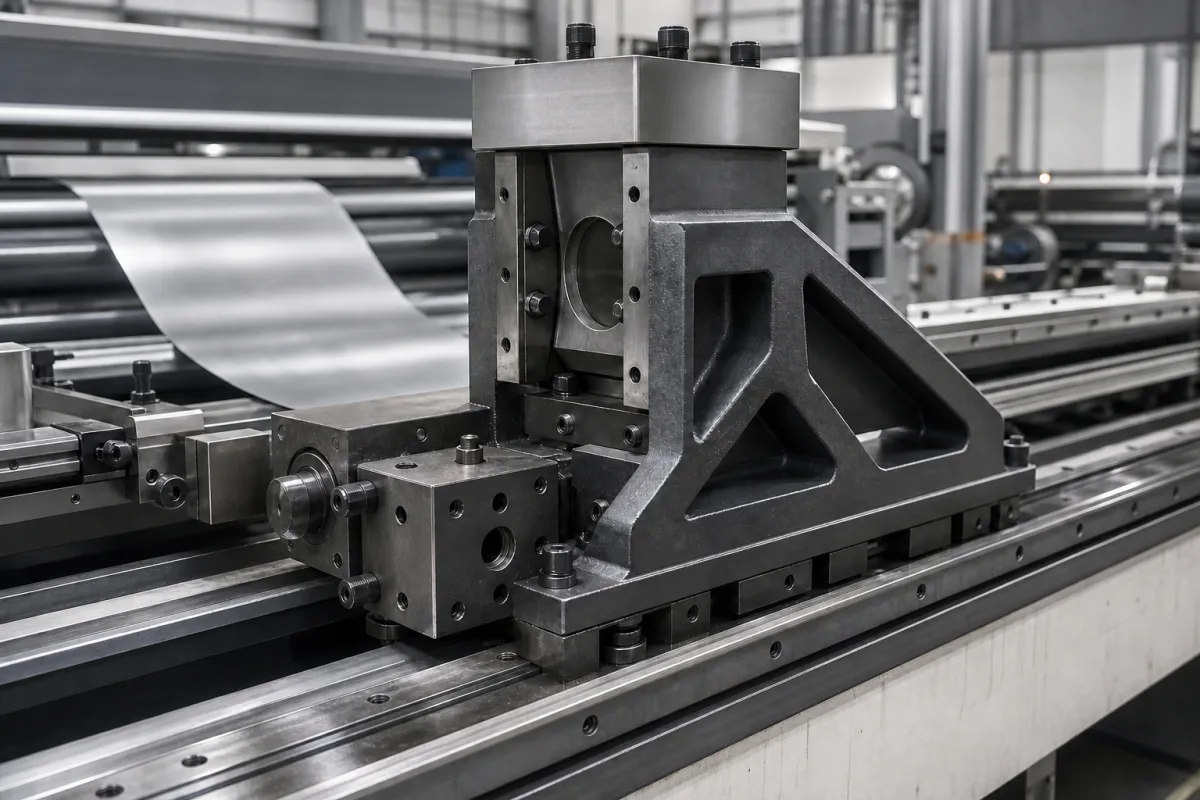

滑板体/框架作为稳定平台，沿机床轴（通常为X、Y或Z轴）移动。它将驱动系统的运动传递给切削刀具，同时保持结构完整性，抵抗切削力、振动和热膨胀，以确保加工精度。该体/框架设计用于吸收和分布力，防止可能损害刀具定位的变形。其刚度和阻尼特性对于在负载下保持对中至关重要。运动平台的质量和刚度影响动态行为，影响加工稳定性和表面质量。适当的热管理和润滑对于在工作温度范围内保持一致性至关重要。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 刀架宽度 | 200–600 mm | Determines tooling compatibility and machine envelope. |
| 刀架长度 | 400–1200 mm | Affects travel range and stability. |
| 刀架高度 | 150–400 mm | Influences tool center height and rigidity. |
| 最大承载能力 | 500–3000 kg | Exceeding load causes deflection and chatter. |
| 定位精度 | ±0.01–±0.05 mm | Critical for machining tolerance.ISO 230-2 |
| 重复定位精度 | ±0.005–±0.02 mm | Ensures consistent tool positioning.ISO 230-2 |
| 工作温度 | -10–60 °C | Outside range affects material properties and lubrication. |
| 防护等级 | IP54–IP65 | Protects against dust and coolant ingress.IEC 60529 |
| 材料牌号 | HT250–QT500 | Higher grade improves damping and strength.GB/T 9439, GB/T 1348 |
| 表面硬度 | HB180–HB280 | Wear resistance of guideways.ISO 6506-1 |
| 重量 | 50–300 kg | Affects inertia and machine dynamics. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高10兆帕 |
| temperature: | -20°C 至 150°C |
| load capacity: | 静态最高5000牛，动态最高2000牛 |
| vibration tolerance: | 最高5 g RMS |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
常用材料包括铸铁、合金钢和铝合金。材料选择影响刚性、阻尼和重量。材料牌号如HT250–QT500在GB/T 9439和GB/T 1348等标准中引用，但实际选择取决于应用要求。
参考范围为：宽度200–600毫米，长度400–1200毫米，高度150–400毫米，最大负载能力500–3000千克。这些是目录范围；具体数值必须与制造商确认。
定位精度通常为±0.01–±0.05毫米，重复定位精度为±0.005–±0.02毫米，依据ISO 230-2。这些是参考值；实际性能取决于机床装配和校准。
防护等级为IP54–IP65，依据IEC 60529，表示防尘和防水。表面硬度为HB180–HB280，依据ISO 6506-1。这些标准是验证参考；合规性必须与供应商确认。
