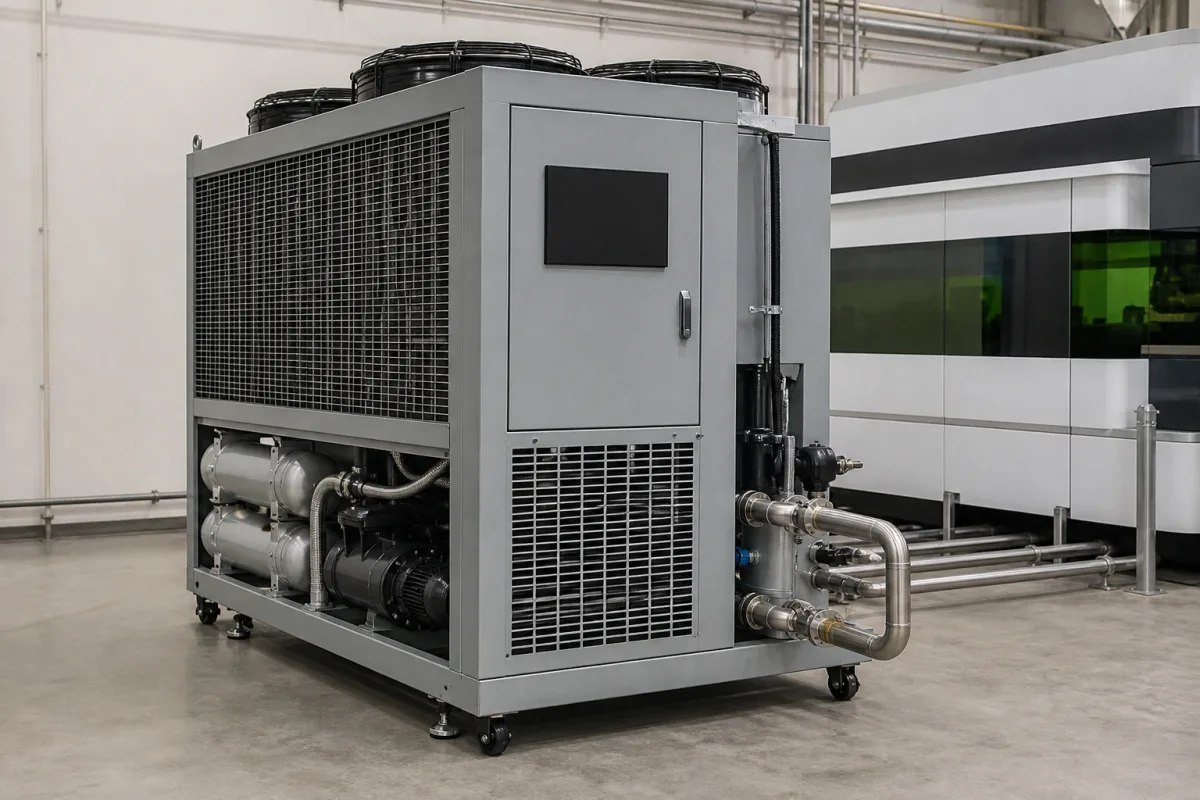

冷水机在激光切割机里管什么
制冷回路四大件，加上水箱水泵和风机
压缩机、冷凝器、节流件和蒸发器组成制冷回路，水箱与水泵组成激光器一侧的循环水回路，风冷机组再由冷凝风机把热量排到车间空气里。[6][1]
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 压缩机 | 把蒸发后的低压制冷剂气体压缩成高温高压气体，是机组主要的耗电部件。TopChiller AC-0.5A 至 AC-6A 为单台压缩机（0.45～5.25 kW），AC-8AD 起为两台。[6] | 全封闭式压缩机：小机型为转子式，较大机型为涡旋式（或活塞式），壳体与内部材料按压缩机制造商资料。[6] |
| 冷凝器 | 高温高压制冷剂在这里向外界放热并冷凝成液体。风冷机组向车间空气放热，所以车间温度和通风直接影响制冷量；水冷机组向冷却塔等外部水系统放热。[6][3] | TopChiller AC 系列风冷机型为铜管套铝翅片的翅片管式冷凝器。[6] |
| 蒸发器（工艺换热器） | 低温制冷剂在这里吸收循环水的热量，把回水降到设定温度后送往激光器。[6] | TopChiller AC 系列可选三种形式：水箱内不锈钢盘管、壳管式或板式换热器。[6] |
| 水箱与水泵总成 | 水箱储存循环水、缓冲温度波动，水泵把冷水送往激光器和光学件。特域 CWFL-6000 水箱 70 L、水泵 1.1 kW（50 Hz），CWFL-2000 水箱 22 L、水泵 0.48 kW。[1][2] | 特域 CWFL 系列的进出水口为不锈钢，用于防腐蚀和防漏水；水箱和泵壳材料按具体型号资料。[1] |
| 节流件（毛细管或膨胀阀） | 把冷凝后的高压液态制冷剂节流降压，送入蒸发器。特域 CWFL-2000 和 CWFL-6000 参数表中的节流件（Reducer）均为毛细管；TopChiller AC 系列写明可用毛细管或热力膨胀阀。[1][2][6] | 毛细管或热力膨胀阀，具体材质按型号资料。[6] |
| 冷凝风机 | 把车间空气吹过冷凝器，带走制冷剂放出的热量。TopChiller AC-3A 风量 3000 m³/h，两台风机各 0.14 kW；风量随机型增大，AC-15AD 为 15000 m³/h。[6] | TopChiller AC 系列为低噪声外转子风机；叶轮材料按型号资料。[6] |
对着激光器手册逐项看冷水机参数
数值都写明出处型号：特域 CWFL-2000 与 CWFL-6000 来自厂家产品页参数表，TopChiller AC 系列的制冷量按其注明的 12℃/7℃ 冷水、33℃/38℃ 风温设计工况，锐科 RFL-C3000S-CE 与 RFL-C20000M-HP 是激光器一侧的要求。特域在参数表下注明工作电流随工况变化、参数以实际交付产品为准。[1][2][5][6][9]
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 制冷量 | 特域 CWFL-6000（面向最高 6 kW 光纤激光器）名义制冷量 16.3 kW（55617 Btu/h）。[1] TopChiller AC 系列单压缩机机型 1.65～16.9 kW、双压缩机机型 21.6～44.5 kW（50 Hz，12℃/7℃ 冷水工况）。[6] 激光器一侧：锐科 3000 W 的 RFL-C3000S-CE 要求制冷能力大于 7500 W，20000 W 的 RFL-C20000M-HP 要求不小于 45 kW。[5][9] | 按激光器手册给出的制冷能力，加上切割头等光学件的热负荷，再留余量；锐科 3 kW 激光器要求的制冷能力超过输出功率的 2.5 倍。标称值对应各自的测试工况，比较时统一出水温度和环境温度。[3][5] |
| 控温精度 | 特域 CWFL-2000 为 ±0.5℃，CWFL-6000 为 ±1℃。[2][1] | 按激光器手册对水温的要求选；锐科 RFL-C3000S-CE 与 RFL-C20000M-HP 的冷却水温均为 22±1℃。[5][9] |
| 水流量 | 特域 CWFL-6000 额定流量写作 2 L/min + >50 L/min，CWFL-2000 为 2 L/min + >30 L/min，即两路各自的流量。[1][2] 锐科 RFL-C3000S-CE 激光器主路最小流量 22 L/min，输出光缆 1.7～2.0 L/min；RFL-C20000M-HP 主路最小 167 L/min，QD 输出光缆 2.5～3.0 L/min。[5][9] | 两路分别与激光器本体、切割头或 QBH 接头的流量要求对照。管路较长、接头较多时，按管路压降复算水泵在实际工况下的流量。 |
| 水泵最大压力与允许水压 | 特域 CWFL-6000 水泵最大压力 6.15 bar（50 Hz）/ 5.9 bar（60 Hz），CWFL-2000 为 4.3 bar。[1][2] 锐科 RFL-C3000S-CE 主路最大压力 7 bar、输出光缆入口小于 0.6 MPa；RFL-C20000M-HP 主路入口压力 4～6 bar，输出光缆入口 0.4～0.6 MPa。[5][9] | 主路和光缆路的允许压力相差很大，两路分别对照冷水机出口压力；超出时设旁通或减压，或选扬程匹配的水泵，这一项装错会损坏激光器内部水路。 |
| 制冷剂 | 特域 CWFL-6000 为 R-410A/R-32；CWFL-2000ANP 为 R-410A/R-32/R-1234yf，CWFL-2000BNP 为 R-410A/R-32。[1][2] TopChiller AC 系列列出 R22、R407C、R134a、R404A、R410A 几种。[6] | 同一型号有多种制冷剂版本，订货时写明充注哪一种，并按使用地法规和售后补充渠道选定。 |
| 电源 | 特域 CWFL-6000：AC 三相 380 V，50 Hz（ENP）或 60 Hz（FNP）；CWFL-2000：AC 单相 220～240 V，50 Hz（ANP）或 60 Hz（BNP）。[1][2] TopChiller AC 系列可做单相 220 V 或三相 220/380/415/480 V。[6] | 电压、相数和频率决定型号后缀；60 Hz 版本的水泵压力和耗电与 50 Hz 不同。[1] |
| 最大耗电功率 | 特域 CWFL-6000 最大耗电 10.23 kW（50 Hz）/ 9.78 kW（60 Hz），电流 2.3～22.7 A；CWFL-2000 为 4.15 kW / 4.2 kW。[1][2] TopChiller AC-3A 输入功率 3.27 kW。[6] | 按最大耗电和最大电流配空开和电缆，含电加热器时一并计入。 |
| 环境温度 | 特域：冷水机工作环境应通风良好，室温不高于 45℃。[1] 锐科 RFL-C20000M-HP 激光器本体的环境温度为 10～40℃。[9] | 风冷机组的制冷量随环境温度上升而下降，夏季车间高温、通风差时按最高环境温度选型；需要在高温下更稳定的场合，特域建议考虑水冷机组。[3] |
| 出水温度设定范围 | 特域 CWFL-2000、CWFL-6000 的水温控制范围均为 5～35℃。[1][2] 锐科 RFL-C3000S-CE 主路水温设定 22±1℃（夏季、冬季相同），输出光缆冷却水最低温度要比饱和露点高 5℃。[5] | 冷水机可设的范围宽于激光器允许的范围；实际设定值取激光器规格书的区间，并按车间湿度留在露点以上，防止光学件结露。 |
| 防护等级 | 按安装位置提出：放在车间地面、靠近粉尘或喷水的位置，在询价中写明要求的 IP 代码。GB/T 18430.1-2024 规范性引用 GB/T 4208-2017（外壳防护等级 IP 代码）。[8] | 粉尘多的车间，风冷机组的冷凝器滤网要定期清洁。 |
| 噪声 | 按工位噪声要求提出限值，并要求注明测点距离和运行工况的实测值；GB/T 18430.1-2024 第 5.12 条对机组噪声和振动作出规定。[8] | 噪声主要来自压缩机和冷凝风机，靠近操作位安装时提出。 |
| 重量 | 特域 CWFL-6000 净重 152 kg（ENP）/ 149 kg（FNP），CWFL-2000 为 65 kg / 67 kg。[1][2] TopChiller AC-3A 净重 152 kg。[6] | 运行重量再加上水箱水量，例如 CWFL-6000 水箱 70 L。[1] |
| 外形尺寸（长×宽×高） | 特域 CWFL-6000 为 105×71×136 cm，CWFL-2000 为 70×47×89 cm。[1][2] TopChiller AC-3A 为 980×520×1170 mm。[6] | 另留进风、出风的通风距离，特域产品页单列了通风距离示意。[1] |
一台机组两路水：激光器走低温路，切割头走高温路
光纤激光器本体和输出端的 QBH 接头、切割头光学件，对水温的要求不同。特域把 CWFL-1500 的两套独立温控系统分工为：低温系统冷却激光器本体，高温系统冷却 QBH 接头（镜头）。[4] CWFL-2000 也是同样的思路，一个机箱内两路通道，比用两台单回路冷水机占地小。[2]
两路的流量和接口规格各不相同。CWFL-6000 的额定流量写作 2 L/min + >50 L/min，进出水口为 Rp1/2" + Rp1"。[1] 配管时按冷水机和激光器两端接口的标识逐路对应连接。
报警值要和激光器对齐。特域说明，CWFL-1500 高温系统默认处于智能模式，超高水温报警默认值为 45℃，而光纤激光器的高温报警一般在 30℃ 动作，可能出现激光器先报警、冷水机还在正常运行的情况；做法是把冷水机这一路的报警值调到与激光器一致。[4]
水温下限由露点决定。锐科 RFL-C3000S-CE 手册要求严格按规定设定水温，水温过低会在激光模块和输出光缆上结露，造成设备严重损坏；水温到达设定值、冷却系统运行正常后再开激光。[5]
制冷量从激光器规格书里读，再按工况折算
锐科手册给出的冷却要求随功率放大：RFL-C3000S-CE（3000 W）要求制冷能力大于 7500 W、最小流量 22 L/min、管内径 19 mm；RFL-C20000M-HP（20000 W）要求不小于 45 kW、最小流量 167 L/min、软管内径 Φ38 mm。[5][9] 制冷量对应的是激光器、光学件等发热部件的总热负荷，数值上明显大于激光输出功率。
特域的选型说明强调：热负荷来自激光器、光学件等多个部件，单按激光功率估算不可靠；还要考虑环境温度、通风和连续运行，并留安全余量。[3]
比较不同厂家的标称制冷量，要看它是在什么工况下测的。TopChiller AC 系列注明其参数按 12℃/7℃ 冷水进出水温度、33℃/38℃ 冷却空气进出温度设计。[6] 激光冷却常用的出水温度在 20℃ 以上，询价时请厂家按实际出水温度和夏季最高环境温度报制冷量，几家报价才有同一个比较基准。
国家标准方面，GB/T 18430.1-2024《蒸气压缩循环冷水（热泵）机组 第1部分：工业或商业用及类似用途的冷水（热泵）机组》适用于名义制冷量大于 50 kW 的电动机驱动机组，包括工艺用冷水机组，其他类似机组可参照执行；该标准 2025 年 4 月 1 日实施，替代 2007 版。[8] 单台激光切割机配套的冷水机多在 50 kW 以下，引用这项标准时写明“参照”。
三个公开型号放在一起看
下表数值摘自各厂家产品页。特域型号按所配激光功率命名；TopChiller AC-3A 属通用激光冷水机系列，表中制冷量为 50 Hz、12℃/7℃ 工况值。[1][2][6]
左右滑动查看完整表格 →
| 项目 | 特域 CWFL-2000ANP | 特域 CWFL-6000ENP | TopChiller AC-3A |
|---|---|---|---|
| 面向的激光器 | 最高 2 kW 光纤激光器 | 最高 6 kW 光纤激光器 | 通用激光设备 |
| 回路 | 双回路 | 双回路 | 可按订货做双循环 |
| 制冷量 | 产品页参数表未列 | 16.3 kW | 8.35 kW |
| 控温精度 | ±0.5℃ | ±1℃ | 参数表未列 |
| 电源 | AC 1P 220～240 V，50 Hz | AC 3P 380 V，50 Hz | 3PH 380 V 等可选 |
| 最大耗电 / 输入功率 | 4.15 kW | 10.23 kW | 3.27 kW |
| 水箱 | 22 L | 70 L | 50 L |
| 水泵 | 0.48 kW，最大 4.3 bar | 1.1 kW，最大 6.15 bar | 0.37 kW，最大扬程 22 m |
| 进出水口 | Rp1/2" + Rp1/2" | Rp1/2" + Rp1" | 1" |
| 净重 | 65 kg | 152 kg | 152 kg |
| 外形（长×宽×高） | 70×47×89 cm | 105×71×136 cm | 980×520×1170 mm |
放在哪、加什么水、到货看哪些资料
用水：特域推荐去离子水、蒸馏水或纯净水，一般约 3 个月换一次，环境恶劣时缩短到 1 个月或更短。[1] 锐科对激光器主路推荐纯净水，并加约 10% 酒精防止霉菌堵管；环境温度在 -10～0℃ 时用 30% 酒精，每两个月更换；低于 -10℃ 时用带加热功能的双系统冷水机并保持连续运行。[5] RFL-C20000M-HP 的光缆冷却水建议每月更换、最长两个月，过滤精度小于 100 µm、滤芯每月清洗。[9] 两家要求不同时，以激光器手册为准。
放置：工作环境通风良好，室温不高于 45℃；进风口和出风口按厂家给出的通风距离留空。[1] 冬季有结冰风险的地区，特域建议加装选配加热器或加入防冻液，防冻液的用法先咨询厂家客服。[1]
保护功能：GB/T 18430.1-2024 第 5.1.5 条要求机组具备电机过载、相序（三相机组）、断水、防冻、系统高低压等保护。[8] TopChiller AC 系列另列有流量、低液位、超温和排气过热保护。[6] 特域 CWFL-6000 带 RS-485 Modbus 通信，可与激光系统联动。[1]
询价和到货时向供货方要齐这些资料：所报型号在实际出水温度、夏季最高环境温度下的制冷量；两路各自的流量、出口压力和水泵曲线；控温精度及其测试条件；制冷剂种类和充注量；电源规格、最大耗电和最大电流；报警项目清单和默认报警值；通风距离图；出厂模拟负载测试记录（特域称每台出厂前都在模拟负载下测试）；CE、RoHS 等声明或证书。[1]
