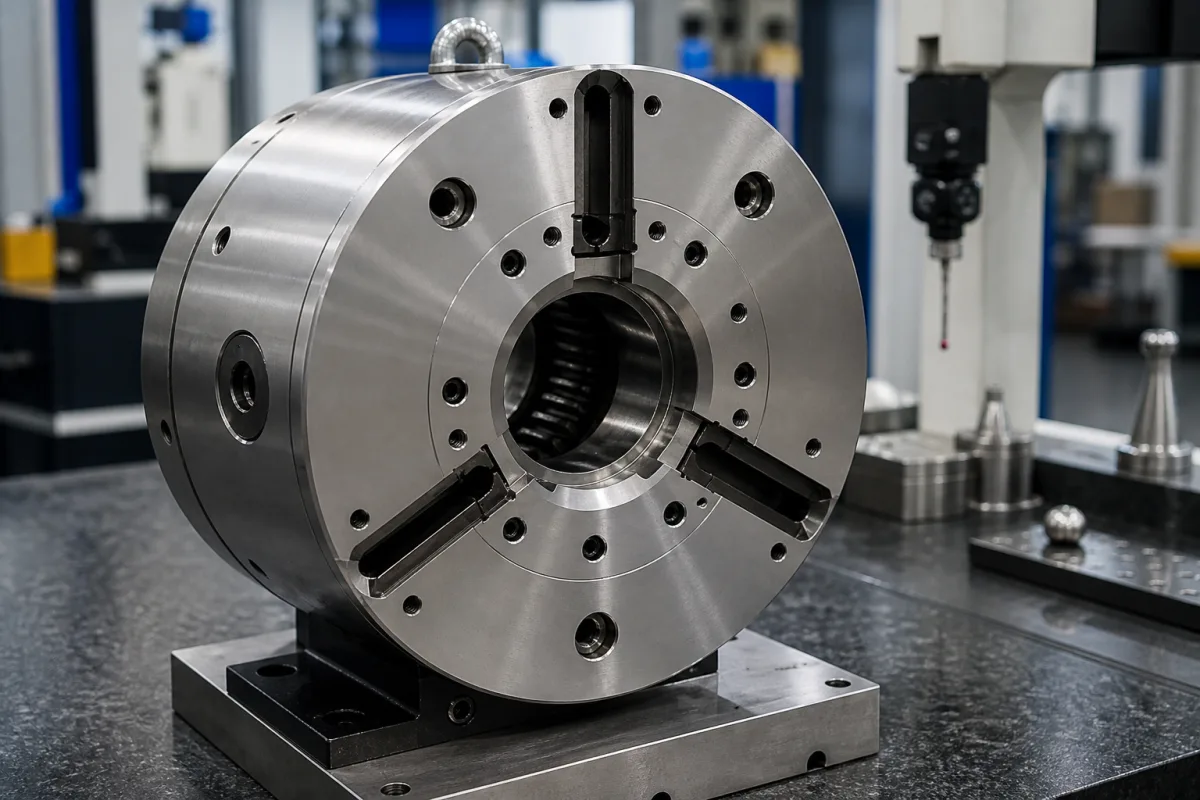

卡盘体

卡盘体是核心卡盘系统的中央结构部件，通常为圆柱形或盘状壳体，作为安装和操作卡盘卡爪的基础。它为卡盘的内部机构提供精密安装表面，确保与机床主轴的准确对中，并容纳控制卡爪运动的驱动系统（手动、液压或气动）。卡盘体的刚性和尺寸精度对于在加工过程中保持同心度和夹紧力至关重要。在典型配置中，卡盘体直接安装在机床主轴端面上，其后端面或内孔与主轴鼻端配合加工。前端面承载卡爪导轨以及卡爪和顶部工装的安装孔。内部腔体容纳驱动机构，根据卡盘设计，可以是涡卷板、楔式钩或活塞组件。卡盘体还提供密封表面，以保护内部组件免受冷却液和切屑的影响。常用材料包括铸铁、钢和铝合金，每种材料在重量、刚性和阻尼方面提供不同的权衡。卡盘体的最大外径是关键规格，因为它决定了卡盘尺寸和与机床的兼容性。选择卡盘体时，必须验证主轴接口、卡爪类型和驱动方式。卡盘体的状况直接影响夹紧精度和安全性；任何磨损、变形或安装表面或导轨的损坏都可能导致同心度降低、振动甚至工件弹出。定期检查和维护对于确保可靠运行是必要的。在采购前，务必与法定制造商或供应商确认型号特定的尺寸和标准。

卡盘体作为固定壳体，通过卡爪将机床主轴的旋转力传递给工件。它为卡盘的内部驱动机构（螺纹、楔式系统或气缸活塞）提供密封或保护环境。当驱动系统接合时，它使卡爪在卡盘体的精密导轨内径向移动，产生夹紧力以固定工件。卡盘体的刚性确保夹紧力在传递过程中不会过度变形，从而在加工过程中保持精度。
