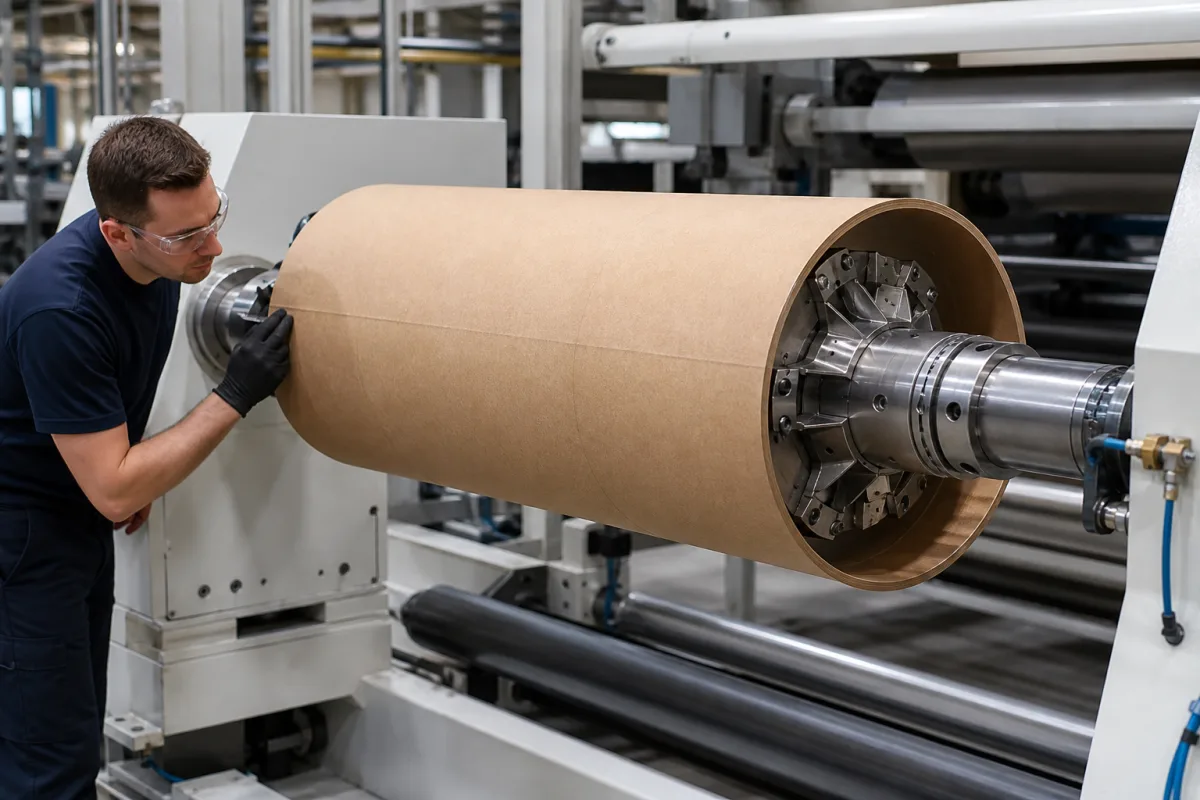

该系统通常采用机械卡爪、夹头或液压/气动执行器，径向收缩以夹紧圆柱形芯轴的外表面。接合通过手动杠杆、自动电磁阀或伺服机构控制。一旦夹紧，卡盘传递旋转扭矩或抵抗来自工业过程的轴向/径向力，将芯轴牢固固定直到释放。夹紧力由驱动方式产生，并可在指定范围内调节。系统的重复性和跳动精度确保精确对齐，这对于卷绕或加工等过程至关重要。当使用气动或液压时，工作压力必须保持在指定范围内，以获得足够的夹紧力。防护等级表示系统对灰尘和水的防护能力，这对于冲洗环境很重要。用于卡盘体和夹持部件的材料选择基于强度和耐久性，如所列材料等级和标准所示。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 夹持直径范围 | 50–300 mm | Standard range; custom sizes available |
| 最大夹紧力 | 50–120 kN | Depends on chuck size and actuation |
| 工作压力 | 1.0–1.6 MPa | |
| 重复定位精度 | ±0.05 mm | Ensures consistent core alignment |
| 跳动精度 | 0.02–0.05 mm | TIR at chuck faceISO 230-1 |
| 最高工作温度 | 80–120 °C | Higher temps may require special seals |
| 最低工作温度 | -10–0 °C | Below -10°C seals may become brittle |
| 防护等级 | IP54–IP65 | IP65 for washdown environmentsIEC 60529 |
| 卡盘体材料 | 40Cr–42CrMo | Alloy steel for high strengthGB/T 3077 |
| 重量 | 50–200 kg | Depends on size and configuration |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0 至 10 巴 |
| other spec: | 最大芯轴直径: 500 毫米, 夹持力: 5-50 千牛, 定位精度: ±0.05 毫米 |
| temperature: | -20°C 至 150°C |
2 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
标准夹持直径范围为50–300毫米，但可提供定制尺寸。请务必与制造商确认您具体型号的确切范围。
最大夹紧力为50–120千牛，具体取决于卡盘尺寸和驱动方式。请与供应商确认您应用所需的力。
系统工作温度在-10°C至120°C之间。低于-10°C时，密封件可能变脆；高于120°C时，可能需要特殊密封件。请检查制造商针对您环境的规格。
防护等级为IP54–IP65，符合IEC 60529标准，适用于冲洗环境。请确认您具体型号的等级。
