除热原隧道

基于 CNFX 目录中多个工厂资料的聚合洞察,除热原隧道 在 机械和设备制造 行业中通常会围绕 标准工业配置 到 重载生产要求 进行能力评估。

技术定义与核心装配

一个典型的 除热原隧道 通常集成 进料/出料输送机 与 网带。CNFX 上列出的制造商通常强调 不锈钢(304或316L) 结构,以支持稳定的生产应用。

一种通过高温暴露,专门用于消除玻璃瓶或容器中热原(内毒素)的特种加热腔室。

技术定义

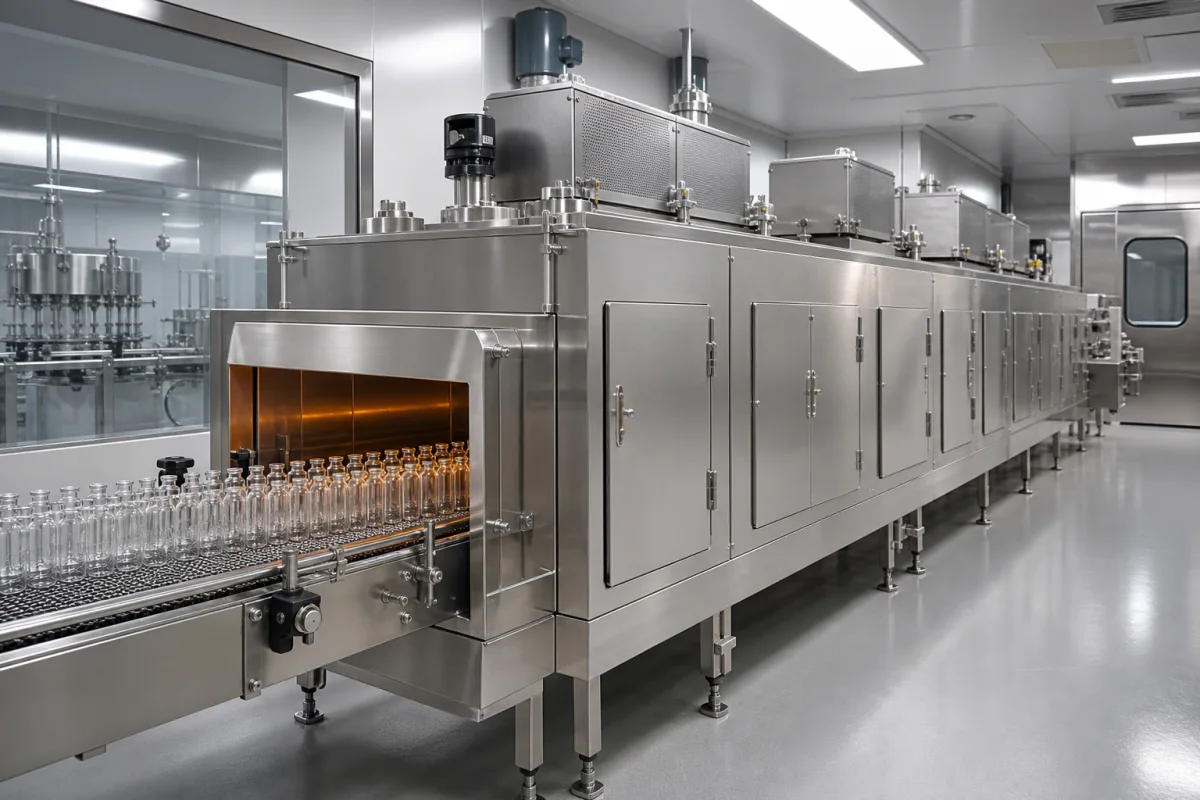

除热原隧道是制药无菌灌装与密封系统中的关键组件,是一种精确控制的连续传送带式烘箱。其主要功能是通过将玻璃容器(如西林瓶或安瓿瓶)置于通常为250°C至350°C的验证温度下持续一定时间,使其达到无菌且无热原的状态。此过程可破坏细菌内毒素(一种致热物质),确保最终药品可用于肠外(注射)给药。它通常位于无菌灌装站的正前方。

工作原理

容器通过进料输送带进入,并在网带上通过多个受控加热区(预热、高温、冷却)。高效微粒空气(HEPA)过滤层流气流维持洁净环境。精确的温度(热能)与停留时间的结合,提供了降解和破坏附着在容器内外表面热原物质所需的致命热处理。

主要材料

不锈钢(304或316L) 耐热绝缘材料 石英加热元件或电加热器 钢化玻璃视窗

组件 / BOM

以受控速率将容器输送进出隧道
材料: 不锈钢
网带
承载容器通过隧道各温区
材料: 不锈钢丝
主要腔室,容器在此处暴露于高温以破坏热原
材料: 不锈钢外壳,内置加热元件和绝缘材料
在容器出口前逐步降低温度,防止热冲击,为灌装做准备。
材料: 不锈钢
为容器提供100/A级层流气流以维持无菌状态
材料: 不锈钢外壳,HEPA过滤介质
用于设定和监控温度、皮带速度、气流及其他关键参数的界面
材料: 不锈钢外壳,电子元器件

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

加热元件电阻漂移超出标称值9.6 Ω(在300°C时)的±5% 温度区偏差超出设定值±2.5°C,导致除热原不完全 采用三线配置的冗余RTD传感器及分辨率为0.1°C的PID控制器
HEPA过滤器压降超出初始125 Pa洁净状态的250 Pa 100级空气洁净度被破坏,导致颗粒污染 采用双冗余传感器的差压监测及自动风门调节

工程推理

运行范围
范围
250-350°C,传送带速度2.5-3.5米/分钟
失效边界
硼硅酸盐玻璃的玻璃化转变温度(525°C)或120°C/分钟温差的热冲击极限
由于加热/冷却速率不均匀或超过玻璃化转变温度,导致热应力超过玻璃抗拉强度(35-100 MPa)
制造语境
除热原隧道 在 机械和设备制造 中会按材料、工艺窗口和检验要求共同评估。

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:大气压至微负压(0.95-1.05 atm)
flow rate:0.1-2.0 米/分钟(可根据停留时间调整)
temperature:250-350°C(典型除热原范围)
兼容性
I型硼硅酸盐玻璃西林瓶无菌空注射器安瓿瓶和卡式瓶
不适用:塑料容器或热敏材料(在250°C以下熔化/变形)
选型所需数据
  • 最大处理量(瓶/小时)
  • 容器尺寸(直径 × 高度)
  • 所需除热原时间(通常在250°C+下为5-15分钟)

可靠性与工程风险分析

失效模式与根因
加热元件性能退化
原因:热循环和氧化导致加热效率降低,并可能产生热点或冷点。
传送带错位或故障
原因:轴承和导轨磨损、热膨胀不匹配或张力不当导致卡塞或产品洒落。
维护信号
  • 多个加热区温度读数不一致,表明加热元件或传感器故障
  • 传送系统发出异常噪音,如研磨声、尖啸声或电机声音不规则
工程建议
  • 实施预测性维护,使用红外热成像技术检测早期加热元件退化及温度均匀性问题
  • 建立严格的传送带张力监测和对准验证规程,并定期校准跟踪系统

合规与制造标准

参考标准
ISO 14644-1:2015(洁净室及相关受控环境)ANSI/AAMI ST79:2017(医疗保健机构蒸汽灭菌和无菌保证综合指南)DIN EN 285:2015(灭菌 - 蒸汽灭菌器 - 大型灭菌器)
制造精度
  • 隧道内温度均匀性:±2.5°C
  • 传送带速度精度:设定值的±1%
质量检验
  • HEPA过滤器完整性测试(DOP/PAO挑战)
  • 温度分布验证(热均匀性研究)

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

五轴数控控制器

一种专业的工业控制单元,用于管理和协调数控加工系统中五个轴的同步运动。

查看规格 ->
执行器控制器

一种用于自动化系统中管理和控制执行器运行的电子设备。

查看规格 ->
农业机械

用于农业作业以提高效率和生产力的机器与设备。

查看规格 ->
全地形起重机

一种设计用于在铺装道路和崎岖越野地形上作业的移动式起重机,具有卓越的机动性和起重能力。

查看规格 ->

常见问题

这款除热原隧道为去除内毒素能达到什么温度范围?

我们的除热原隧道通常在250-350°C下运行,通过精确控制确保完全破坏热原,同时保持玻璃完整性。

该设备中的HEPA过滤系统如何工作?

集成的HEPA过滤单元维持100级洁净空气条件,防止冷却过程中的再污染,确保制药级输出。

石英加热元件需要什么维护?

石英加热元件维护需求极低,仅需定期检查残留物积聚。我们的设计允许在不中断生产线的情况下轻松进行检修和更换。
