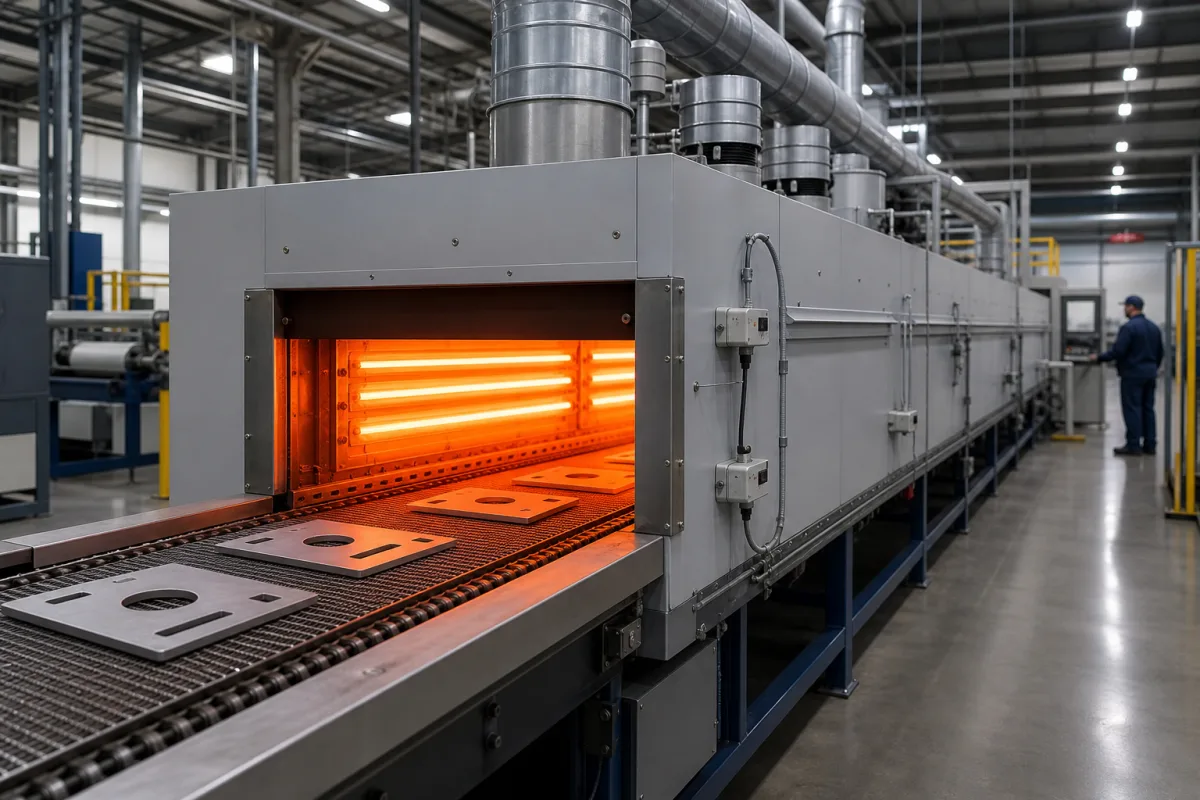

在工业系统中，加热区通过将能源（通常是电阻加热、燃料燃烧或蒸汽）转化为热能来物理运作。然后，该能量通过加热元件（如线圈、带、板）、加热介质（如空气、油）或红外发射器传递给目标材料。该区段配备传感器（如热电偶），向控制系统提供反馈，控制系统调节能量输入，以在材料通过或停留期间维持精确、稳定的温度曲线。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 加热功率 | 15–60 kW | Determines heating rate and throughput |
| 加热区长度 | 2000–6000 mm | Affects residence time and uniformity |
| 最高工作温度 | 400–1200 °C | Limited by insulation and heater materials |
| 温度均匀性 | ±5 °C | Critical for product quality |
| 温度控制精度 | ±1 °C | Ensures process repeatability |
| 升温速率 | 5–20 °C/min | Affects cycle time and material stress |
| 电源电压 | 380–480 V AC | Three-phase, 50/60 HzIEC 60038 |
| 功率消耗 | 20–80 kW | Depends on load and temperature |
| 工作压力 | 1.0–1.6 MPa | |
| 防护等级 | IP54–IP65 | Protects against dust and water jetsIEC 60529 |
| 加热元件材料 | NiCr 80/20 | High temperature oxidation resistanceASTM B344 |
| 保温材料 | Ceramic fiber | Low thermal conductivity, high temperature rating |
| 重量 | 500–2000 kg | Affects installation and structural support |
| 外形尺寸（长×宽×高） | 3000×1500×2000 mm | Space required for installation |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| pressure: | 标准：0-10 bar（表压），高压变体：最高40 bar（表压） |
| flow rate: | 根据设计和介质，0.5至500 m³/h |
| temperature: | 通常50°C至600°C，专用单元最高可达1200°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
最高工作温度通常在400°C至1200°C之间，具体取决于绝缘和加热器材料。确切范围必须针对具体型号和应用进行确认。
温度均匀性通过控制系统利用传感器反馈（如热电偶）调节能量输入来维持。规定的均匀性为±5°C，但实际安装时应予以验证。
相关标准包括IEC 60038（电源电压）、IEC 60529（防护等级）和ASTM B344（加热元件材料）。这些是参考标准，不保证特定产品的合规性。
关键参数包括加热功率（15–60 kW）、加热区长度（2000–6000 mm）、最高工作温度（400–1200°C）、温度均匀性（±5°C）、控制精度（±1°C）、加热速率（5–20°C/min）、电源电压（380–480 V AC）、功耗（20–80 kW）、工作压力（1.0–1.6 MPa）、防护等级（IP54–IP65）、加热元件材料（NiCr 80/20）、绝缘材料（陶瓷纤维）、重量（500–2000 kg）和占地面积（3000×1500×2000 mm）。请务必与制造商确认。
