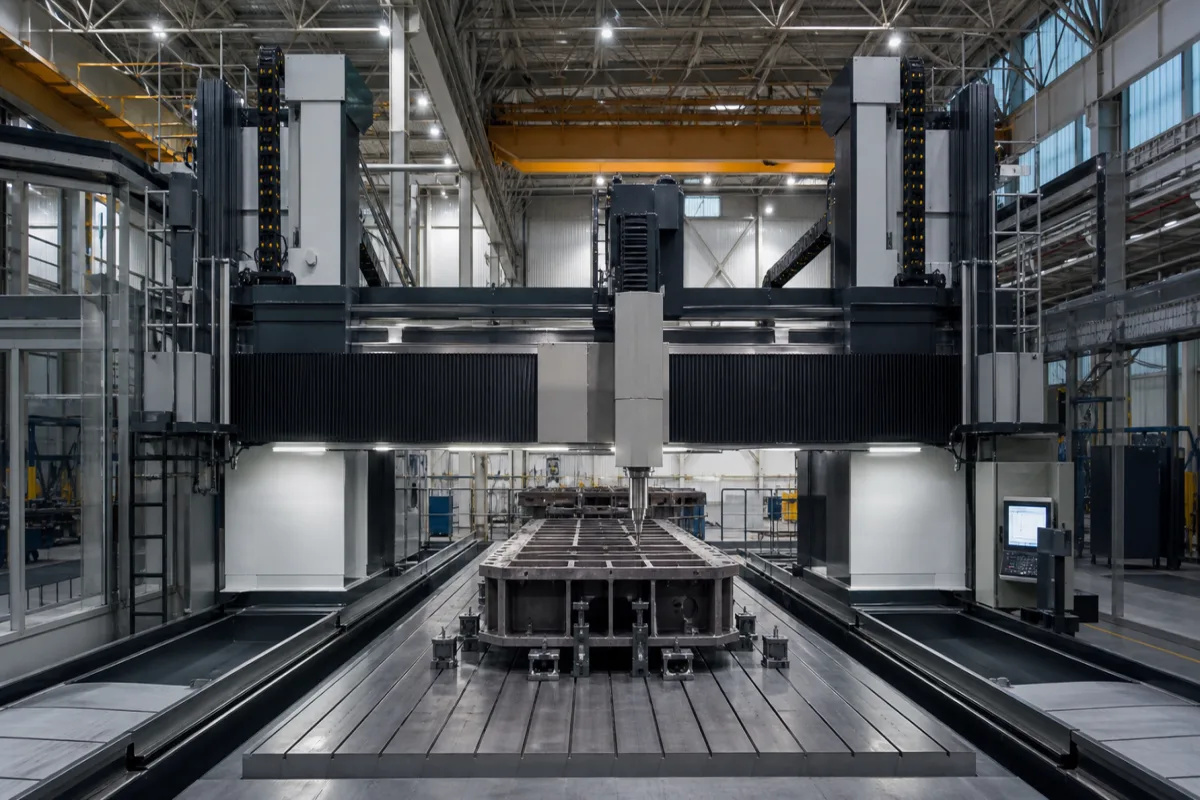

龙门系统通过提供刚性的高架轨道或导轨结构来运行。安装在该结构上的滑架或横梁沿主（通常为X）轴移动。横梁上的工具平台或次级滑架沿垂直（Y）轴移动。这创建了一个平面坐标系。对于3D操作，Z轴执行器安装在Y轴滑架上，允许垂直移动。系统由伺服电机或线性执行器驱动，配合精密滚珠丝杠、齿轮齿条或直线电机。运动控制器根据编程路径协调所有轴的运动，使附加工具能够以高精度和高重复性到达其体积包络内的任何点。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 额定负载 | 500–5000 kg | Maximum load per axis; higher loads require larger frame sections. |
| X轴行程 | 1000–6000 mm | Custom lengths available upon request. |
| Y轴行程 | 500–3000 mm | Bridge width; affects footprint. |
| Z轴行程 | 200–1000 mm | Vertical stroke for tooling or workpiece. |
| 定位精度 | ±0.05–±0.1 mm | Depends on drive system and feedback resolution.ISO 230-2 |
| 重复定位精度 | ±0.02–±0.05 mm | Critical for automated processes.ISO 230-2 |
| 最大速度 | 0.5–2.0 m/s | Limited by motor power and inertia. |
| 驱动功率 | 1.5–15 kW | Total for all axes; varies with load and speed. |
| 电源电压 | 380 ±10% V AC | Three-phase; other voltages on request.IEC 60038 |
| 工作温度 | -10–50 °C | Below -10°C may require special lubrication. |
| 防护等级 | IP54–IP65 | Higher IP for dusty or wet environments.IEC 60529 |
| 框架材质 | Q235–Q345 | Steel grades; stainless steel optional.GB/T 700 |
| 整机重量 | 1500–8000 kg | Depends on size and configuration. |
| 占地面积（长×宽） | 2000×1500–8000×4000 mm | Approximate; includes control cabinet. |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 不适用（结构承重，非压力容器） |
| other spec: | 最大有效负载能力：500-10,000公斤（取决于系统），定位精度：±0.01-0.5毫米，最大移动速度：0.1-2.0米/秒 |
| temperature: | -20°C至80°C（工作范围，随润滑和材料变化） |
7 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
每轴负载能力通常在500至5000千克之间，具体取决于框架尺寸和配置。较高的负载需要更大的框架截面。请务必与制造商核实具体型号的容量。
X轴行程长度通常为1000至6000毫米，Y轴为500至3000毫米，Z轴为200至1000毫米。可根据要求提供定制长度。请与供应商确认确切范围。
定位精度通常为±0.05至±0.1毫米，重复精度为±0.02至±0.05毫米，依据ISO 230-2。这些值取决于驱动系统和反馈分辨率。请与制造商核实具体配置。
系统通常需要三相380伏交流电（±10%），依据IEC 60038，工作温度范围为-10至50°C，防护等级为IP54至IP65，依据IEC 60529。对于多尘或潮湿环境，可能需要更高的IP等级。请与制造商确认。
