人机界面（HMI）工作站

基于 CNFX 目录中多个工厂资料的聚合洞察，人机界面（HMI）工作站 在 机械和设备制造 行业中通常会围绕 显示屏尺寸 到 分辨率 进行能力评估。

技术定义与核心装配

一个典型的 人机界面（HMI）工作站 通常集成 工业显示器 与 计算单元。CNFX 上列出的制造商通常强调 工业级外壳（钢或聚碳酸酯） 结构，以支持稳定的生产应用。

过程控制系统中的专用操作员界面站，提供工业过程的可视化、监控和控制功能。

查看完整规格 查看制造来源

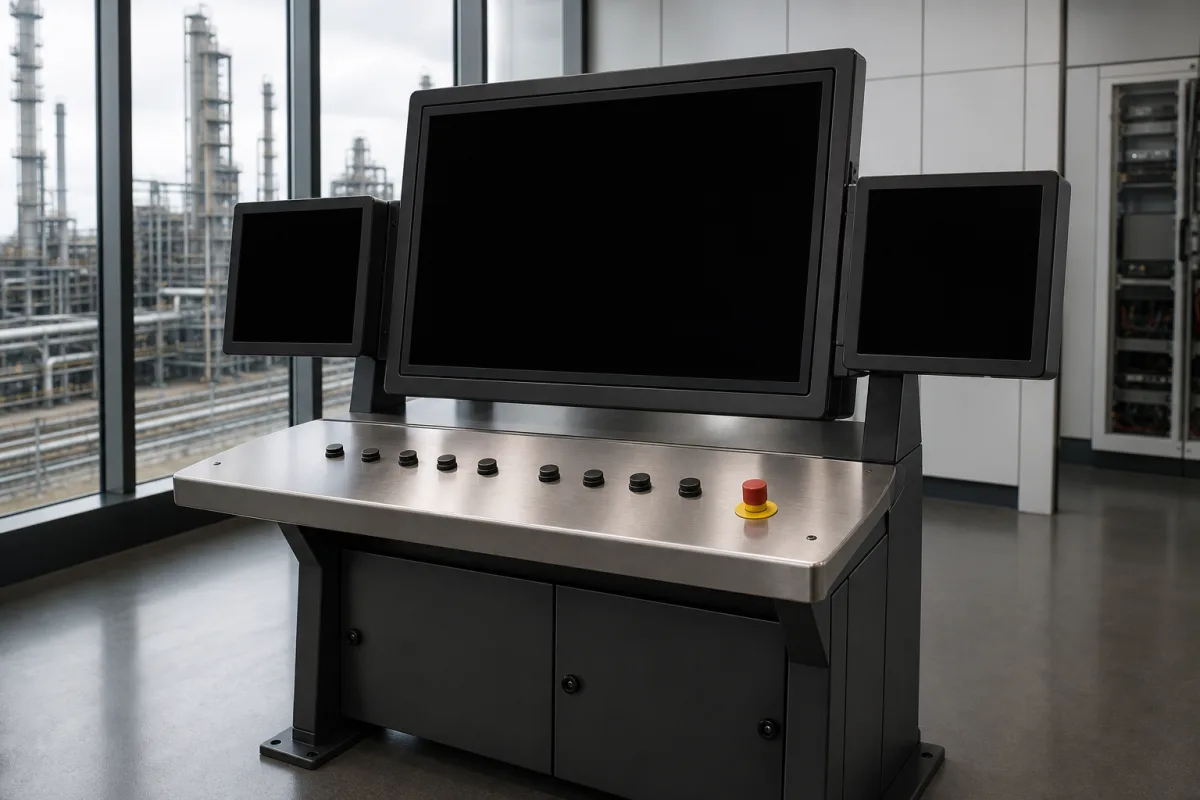

人机界面（HMI）工作站 的工业制造场景图
产品参考图片；具体外观与规格请向制造商确认。

产品规格

技术参数与制造背景： 人机界面（HMI）工作站

产品定义

人机界面（HMI）工作站是集成过程控制系统（PCS）的关键组件，作为操作员与自动化工业过程之间的主要交互点。它将来自传感器、控制器和其他系统组件的数据整合到图形显示、报警、趋势和控制屏幕中，使操作员能够监控过程状态、诊断问题并执行手动覆盖或设定点调整，以确保安全、高效和最佳的工厂运行。该工作站通常安装在工业级外壳中，配备触摸屏显示器、处理器、内存和通信接口。它设计用于在苛刻环境中连续运行，参数如显示尺寸、分辨率、处理器速度、内存、存储、工作温度和防护等级因型号而异。HMI工作站通过工业通信协议（如OPC UA、Modbus、Profinet）从PCS内的PLC、DCS控制器或其他现场设备接收实时数据。这些数据由运行在工业级计算硬件上的专用软件处理，并渲染到一个或多个显示屏上的直观图形用户界面（GUI）中。操作员通过触摸屏、键盘或鼠标与这些界面交互，查看过程变量、确认报警、调整控制参数和发起命令，然后通过控制网络传输回相应的执行器或控制器。工作站支持10.1至15.6英寸的显示尺寸，1280×800至1920×1080像素的分辨率，1.0至2.0 GHz的处理器，1至4 GB的内存，8至32 GB的存储，工作温度0至50°C。防护等级从IP54到IP65，输入电压24 V DC ±10%，功耗15至30 W，重量2至5 kg。通信接口包括一个或两个以太网端口，符合IEEE 802.3。所有数值均为参考范围；请与制造商确认具体型号的规格。

工作原理

HMI工作站通过工业通信协议（如OPC UA、Modbus、Profinet）从PCS内的PLC、DCS控制器或其他现场设备接收实时数据。这些数据由运行在工业级计算硬件上的专用软件处理，并渲染到一个或多个显示屏上的直观图形用户界面（GUI）中。操作员通过触摸屏、键盘或鼠标与这些界面交互，查看过程变量、确认报警、调整控制参数和发起命令，然后通过控制网络传输回相应的执行器或控制器。

主要材料

工业级外壳（钢或聚碳酸酯）, 触摸屏显示面板, 带处理器和内存的印刷电路板（PCB）, 工业通信接口模块
技术参数
参数典型区间选型说明与越界后果
显示屏尺寸10.1–15.6 英寸Larger sizes for complex process graphics
分辨率1280×800–1920×1080 像素Higher resolution for detailed trend displays
处理器1.0–2.0 GHzFaster CPU for complex animations and data logging
内存1–4 GBMore RAM for larger recipes and historical data
存储容量8–32 GBSSD recommended for reliability
工作温度0–50 °CExtended range for harsh environments
存储温度-20–60 °CProtect from extreme cold/heat during transport
相对湿度10–90 %Non-condensing
防护等级IP54–IP65IP65 for washdown areasIEC 60529
输入电压24 ±10% V DCWide range for industrial power
功耗15–30 WLower power for energy efficiency
重量2–5 kgPanel-mount weight
通信接口1–2 EthernetMultiple ports for redundancyIEEE 802.3

区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

组件 / BOM
  • 工业显示器
    为过程数据、报警和控制图形提供可视化界面。通常具备触摸屏功能，支持操作员直接输入。
    材料： 玻璃、LCD/LED面板、触摸传感器层
  • 计算单元
    承载人机界面运行软件，处理输入数据，渲染图形，并处理与控制网络的通信
    材料： 带CPU、RAM、存储器和输入/输出接口的印刷电路板
  • 外壳
    保护内部组件免受工业环境危害，如灰尘、湿气、振动和电磁干扰。
    材料： 粉末涂层钢或增强聚碳酸酯
  • 电源单元
    将输入交流或直流电源转换为内部电子设备所需的稳定直流电压
    材料： 带变压器、稳压器和电容器的印刷电路板
  • 通信接口模块
    提供物理端口和协议栈，用于连接现场网络（例如以太网、串行接口）
    材料： 带网络控制器和连接器的印刷电路板

应用与选型

应用匹配与尺寸矩阵

运行限制
pressure:大气压（室内环境）
flow rate:不适用
temperature:0°C 至 50°C（工作），-20°C 至 70°C（存储）
兼容性
洁净的室内工业环境具有适中环境条件的控制室具有适当通风的封闭式面板
不适用：直接暴露于天气或极端温度波动的户外环境
选型所需数据
  • 过程可视化所需的屏幕尺寸和分辨率
  • 所需的I/O点数量和通信协议
  • 安装配置和面板空间可用性
补充技术说明

工程推理

运行范围
范围
环境温度0-60°C，非冷凝相对湿度20-80%，输入电压85-264 VAC，频率47-63 Hz
失效边界
环境温度超过70°C，相对湿度>95%持续超过24小时，输入电压超过300 VAC或低于70 VAC，频率偏差超过标称值±5 Hz
半导体结温超过125°C时发生热失控，电解电容器壳温超过105°C时电解液蒸发，高湿度下锡须生长导致短路，介电强度超过3 kV/mm阈值时绝缘击穿
制造语境
人机界面（HMI）工作站 在 机械和设备制造 中会按材料、工艺窗口和检验要求共同评估。

风险、维护与标准

可靠性与工程风险分析

失效模式与根因
触摸屏性能退化
原因：反复物理接触、化学暴露或紫外线辐射导致灵敏度丧失、死点或屏幕分层
电子元件故障
原因：热循环、电源浪涌或长期暴露于高温导致电容器鼓包、焊点疲劳或处理器故障
维护信号
  • 操作期间屏幕响应间歇性或触摸区域无响应
  • HMI单元发出异常声音报警（持续蜂鸣）或视觉警告（显示屏闪烁、错误代码）
工程建议
  • 使用制造商推荐的清洁剂和软布定期清洁，防止加速触摸屏磨损的污垢堆积
  • 确保适当的环境控制（温度、湿度、灰尘）并使用浪涌保护装置以稳定HMI的电源供应

合规与制造标准

参考标准
ISO 9241-210:2019（人机系统交互工效学）ANSI/ISA-101.01-2015（过程自动化系统人机界面）IEC 61010-1:2010（测量、控制和实验室用电气设备的安全要求）
制造精度
  • 触摸屏对齐：相对于边框 +/-0.5mm
  • 外壳平整度：安装表面0.2mm
质量检验
  • IP等级验证测试（防尘/防水侵入）
  • 触摸屏校准精度测试
失效分析

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

背光逆变器高压变压器在1500 VAC下绝缘击穿 → LCD背光故障，输出0勒克斯 → 采用5000 VAC耐受等级的三层聚酰亚胺绝缘，最小厚度0.5 mm的保形涂层
触摸屏电容传感器网格在氯化物浓度>100 ppm时腐蚀 → 触摸坐标漂移超过±5 mm精度容差 → 采用100 nm金镀层的氧化铟锡涂层，氦气泄漏率<1×10⁻⁸ mbar·L/s（1.0 MPa下）的气密封装

采购评估维度

不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
索取最新图纸、版本记录和规格书。
制造能力
核对设备、工艺边界和可追溯的生产证据。
可检验性
确认检验方法、计量设备和可追溯的检验报告。
供应商透明度
核验法人主体、地址、认证范围和直接联系人。

这些项目是采购核对事项，不代表真实客户评分、具体国家买家反馈或实时询盘。

生产 人机界面（HMI）工作站 的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

添加你的工厂

结合厂家产品范围与来源资料比较需求，联系时说明规格、数量和交期。

采购询盘

请求制造能力信息关于 人机界面（HMI）工作站

说明目标数量、应用场景、交期和关键技术要求，用于准备 RFQ 或供应商评估。

这条消息去哪
直达 CNFX 编辑台；若该产品已关联到已认领档案的工厂，也会同时通知它。不会群发给一堆供应商。
你的信息不外流
我们不出售、不出租询盘数据，也不会把你加进营销邮件列表。只用于回复这一条询盘。
不抽佣、不做中间商
CNFX 是目录方。我们不从任何订单里抽成，也不会代供应商谈判。
询盘需要哪些信息
请说明产品规格、数量、目的地和目标交期，便于明确采购需求。

你的商务信息仅用于处理本次请求。

谢谢，信息已发送。
提交失败，请稍后重试；如果反复失败，请直接发邮件到 [email protected]。

常见问题

HMI工作站的典型显示尺寸范围是多少？

显示尺寸通常为10.1至15.6英寸，具体取决于型号和所需过程图形的复杂性。

HMI工作站支持哪些通信协议？

支持OPC UA、Modbus和Profinet等工业协议，以及符合IEEE 802.3的以太网接口。

工作温度限制是多少？

工作温度范围为0至50°C，存储温度范围为-20至60°C。

有哪些防护等级可用？

防护等级从IP54到IP65，适用于包括冲洗区域在内的各种工业环境。
