该模块通过半导体或气体激光源产生相干激光束。该光束通过准直光学器件形成一条笔直、可见的参考线。模块内的位置敏感光电探测器或相机传感器检测激光在目标上的位置。当需要对准时，模块将参考光束投射到目标表面或通过光路。任何偏离预期对准的情况都会导致检测到的光束位置发生偏移，传感器会测量该偏移。模块的电子设备处理这些测量结果，以提供有关对准状态的实时反馈，通常通过指示器显示或传输到控制系统。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 波长 | 635–650 nm | Visible red laser for easy alignment |
| 输出功率 | 1–5 mW | Class 2 or 3R laser safetyIEC 60825-1 |
| 光束直径 | 1–3 mm | At 1/e² points |
| 光束发散角 | 0.1–0.5 毫弧度 | Full angle |
| 对准精度 | ±0.05 mm/m | At 1 m distance |
| 工作电压 | 9–36 V DC | Reverse polarity protected |
| 功耗 | 0.5–2 W | Depends on output power |
| 工作温度 | -10–50 °C | Stable output within range |
| 存储温度 | -40–85 °C | Non-condensing |
| 防护等级 | IP54–IP65 | Dust and water resistantIEC 60529 |
| 外壳材料 | 6061-T6 | Aluminum alloy, anodizedASTM B221 |
| 重量 | 150–300 g | Without mounting bracket |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0至1.5巴 |
| flow rate: | 不适用 |
| other spec: | 振动容限：≤2g RMS，湿度：10-90%非冷凝 |
| temperature: | -10°C至+50°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。

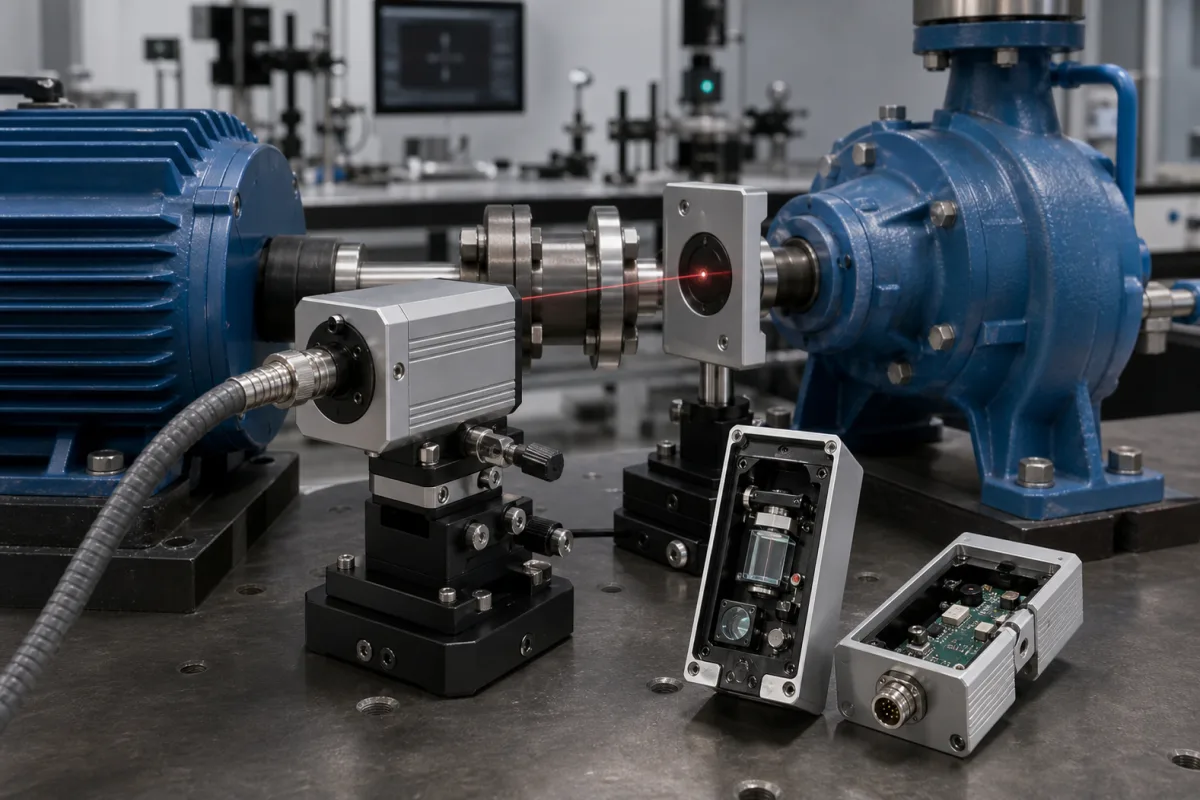

它用于建立和验证工业机械中的对准参考，例如对准轴、导轨或机床，确保精确定位和校准。
需要考虑波长、输出功率、光束直径、发散角、对准精度、工作电压、功耗、温度范围、防护等级、外壳材料和重量。请与制造商核实具体型号的规格。
它使用位置敏感探测器测量光束位移，电子设备处理这些信息，通过指示器或控制系统信号提供实时反馈。
定期清洁光学表面，检查是否有灰尘或损坏。确保外壳密封完好以维持防护等级。根据制造商的建议定期验证校准。
