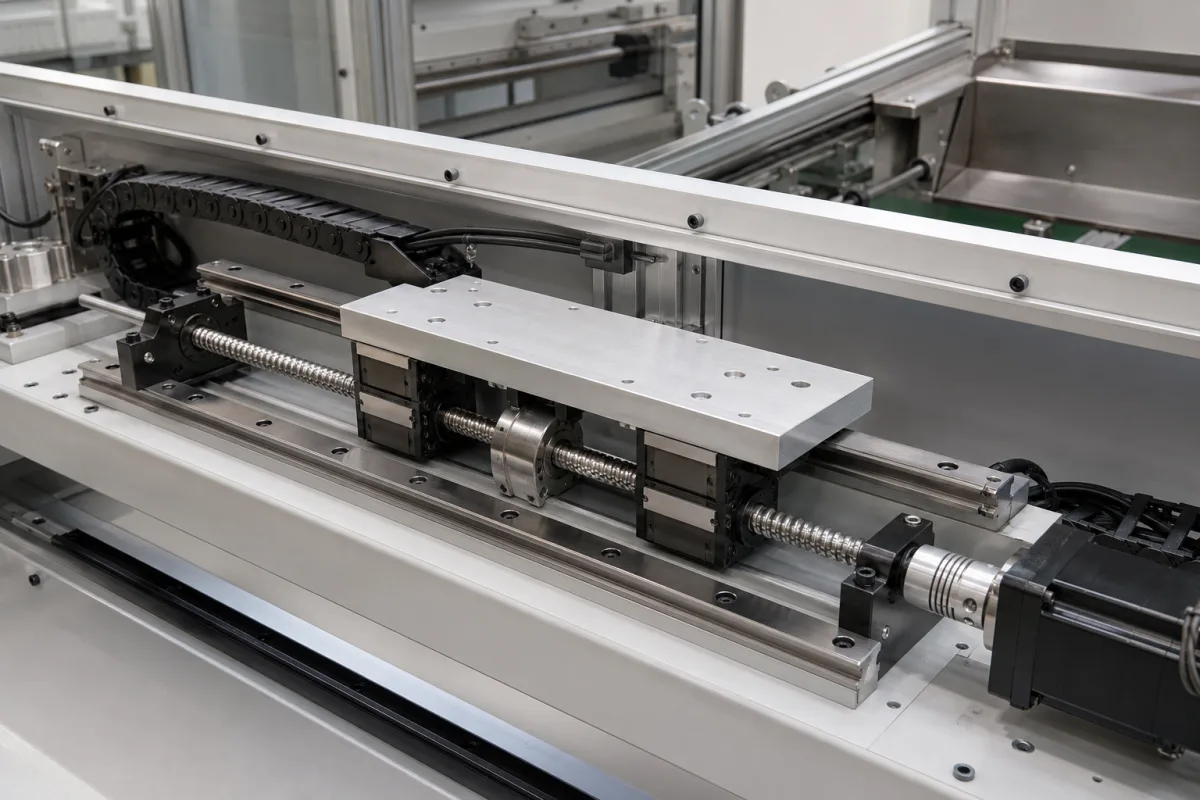

线性执行器/导轨通过将输入动力（电动、气动或液压）转换为直线运动来工作，通常通过丝杠或气缸实现。执行器的旋转运动转换为滑块的直线位移，滑块沿导轨系统运动。导轨系统使用再循环滚珠轴承以减少摩擦并保持精确对准。控制信号调节执行器的位置、速度和力，从而精确放置叠片材料。设计确保高刚性和负载能力，具有最小的反向间隙和热漂移，有助于实现可重复的定位。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 行程长度 | 50–500 mm | Custom strokes available |
| 最大推力 | 100–2000 N | Depends on motor and lead screw |
| 最大速度 | 0.1–1.0 m/s | Higher speed reduces positioning accuracy |
| 重复定位精度 | ±0.02–±0.05 mm | Critical for lamination alignmentISO 230-2 |
| 定位精度 | ±0.05–±0.1 mm | Includes backlash and thermal driftISO 230-2 |
| 工作温度 | -10–60 °C | Below -10°C seals may harden |
| 防护等级 | IP54–IP65 | IP65 for dusty environmentsIEC 60529 |
| 供电电压 | 24 ±10% V DC | Other voltages on request |
| 额定电流 | 1.5–4.0 A | At rated load |
| 丝杠直径 | 8–20 mm | Larger diameter increases load capacity |
| 丝杠导程 | 5–20 mm | Affects speed and resolution |
| 导轨宽度 | 15–35 mm | Wider rail improves rigidity |
| 重量 | 2.5–15 kg | Depends on stroke and size |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最大 10 bar (145 psi) |
| other spec: | 最大直线速度: 2 m/s, 最大负载能力: 5000 N |
| temperature: | -20°C 至 +80°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
行程范围为50至500毫米，可定制行程。具体行程取决于叠片送料机的应用和材料尺寸。
该组件使用淬硬钢用于轴和导轨，铝合金用于壳体，工程塑料用于轴承或滑块。这些材料提供耐用性和低摩擦。
重复定位精度为±0.02至±0.05毫米，定位精度为±0.05至±0.1毫米，均符合ISO 230-2标准。这些值对叠片对准至关重要，应针对具体型号进行验证。
工作温度范围为-10至60°C。低于-10°C时，密封件可能变硬。防护等级为IP54至IP65，符合IEC 60529标准，其中IP65适用于多尘环境。
