端部支撑/轴承

基于 CNFX 目录中多个工厂资料的聚合洞察,端部支撑/轴承 在 机械和设备制造 行业中通常会围绕 轴径范围 到 额定动载荷 进行能力评估。

技术定义与核心装配

一个典型的 端部支撑/轴承 通常集成 支撑壳体 与 轴承组件。CNFX 上列出的制造商通常强调 轴承钢(例如 GCr15/52100) 结构,以支持稳定的生产应用。

在机械组件中为滚珠丝杠端部提供安装点和旋转支撑的结构部件。

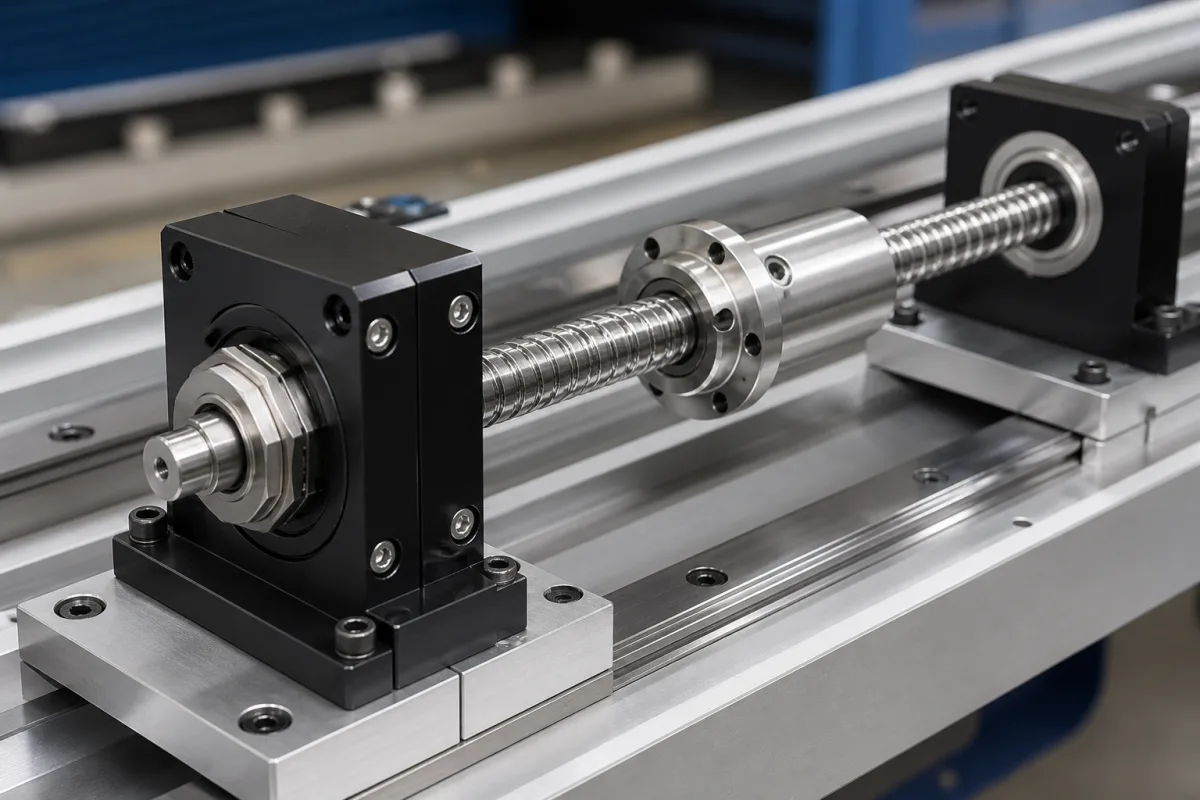

端部支撑/轴承 的工业制造场景图
产品参考图片;具体外观与规格请向制造商确认。

技术定义

端部支撑/轴承是滚珠丝杠组件中的关键部件,作为安装接口,为丝杠轴端提供精确的旋转支撑。它们确保正确对中,最小化挠曲,并通过承受轴向和径向载荷同时允许受控旋转,促进平滑的直线运动。这些部件通常与机床框架或壳体集成,并与滚珠螺母协同工作,以保持系统精度和寿命。端部支撑内装有轴承元件,如角接触球轴承或深沟球轴承,以适应丝杠轴的旋转运动。它们设计用于承受轴向、径向和倾覆力矩载荷,并将其传递到机床结构。支撑内的轴承布置可适应热膨胀,补偿轻微不对中,同时确保丝杠旋转时摩擦最小。端部支撑有多种配置,以匹配不同的滚珠丝杠轴直径,典型范围为6至80毫米。其额定动载荷为5至120千牛,静载荷为10至250千牛,依据ISO 76标准。轴向游隙范围为0.005至0.025毫米(ISO 5753),径向跳动为0.005至0.020毫米(ISO 1101)。工作温度范围为-20至80摄氏度,最大转速为3000至6000转/分。润滑通常采用润滑脂(ISO 6743),防护等级为IP54至IP65(IEC 60529)。壳体材料包括铸铁牌号GG20至GG25(DIN 1691),轴承类型通常为角接触(ISO 15)。安装孔间距范围为40至200毫米,重量为0.5至15千克。这些部件用于机械和设备制造,需要精确直线运动的场合。选择端部支撑时,务必与法定制造商或供应商核实型号特定值和标准,因为提供的范围仅供参考。

工作原理

端部支撑/轴承通过提供刚性安装点来固定滚珠丝杠轴端,同时结合轴承元件(如角接触球轴承或深沟球轴承)允许受控旋转。它们将来自丝杠轴的工作载荷(轴向、径向和倾覆力矩)传递到机床结构,保持对中精度并减少振动。支撑内的轴承布置可适应热膨胀,补偿轻微不对中,同时确保丝杠旋转时摩擦最小。

技术参数

技术参数
参数典型区间选型说明与越界后果
轴径范围6–80 mmMatches ball screw shaft diameters
额定动载荷5–120 kNHigher values for heavy loadsISO 76
额定静载荷10–250 kNPeak load capacityISO 76
轴向游隙0.005–0.025 mmTighter clearance for precisionISO 5753
径向跳动0.005–0.020 mmAffects positioning accuracyISO 1101
工作温度范围-20–80 °CSeals and lubricants limit range
最大转速3000–6000 rpmLimited by bearing type and lubrication
润滑方式greaseGrease for most applicationsISO 6743
防护等级IP54–IP65粉尘/潮湿环境选用更高防护等级IEC 60529
壳体材料GG20–GG25Cast iron for rigidityDIN 1691
轴承类型angular contactHandles axial and radial loadsISO 15
安装孔距40–200 mmMust match machine base
重量0.5–15 kg取决于规格与材质

区间为行业参考值,供询价时圈定范围用,不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

主要材料

轴承钢(例如 GCr15/52100) 碳钢 合金钢 铝合金(用于壳体)

组件 / BOM

Components / BOM
  • 支撑壳体
    为机器框架提供结构安装接口,并包围轴承组件
    材料: 碳钢或铝合金
  • 轴承组件
    实现螺杆轴平稳旋转,同时承受轴向和径向载荷
    材料: 轴承钢(GCr15/52100)
  • 密封件/垫片
    保护轴承内部免受污染并保持润滑
    材料: 橡胶或合成聚合物
  • 安装法兰
    通过螺栓孔与机器结构连接,实现牢固安装的接口部件
    材料: 碳钢
  • 预紧力调节机构
    用于精确调节轴承预紧力以实现最佳性能(适用于某些设计)
    材料: 钢材

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

滚珠丝杠轴线与轴承孔中心线之间的对中误差超过 0.05 mm/m 边缘载荷导致轴承滚道局部剥落 采用平行度公差为 0.02 mm/m 的整体加工安装面,自调心球面滚子轴承设计
污染物侵入(ISO 4406 清洁度代码差于 18/16/13) 磨粒三体磨损导致径向游隙超过 0.15 mm 径向间隙为 0.3 mm 的迷宫密封,0.2 bar 正压润滑脂冲洗系统

工程推理

运行范围
范围
轴向载荷:500-15000 N,径向载荷:200-5000 N,温度:-40°C 至 120°C,转速:100-3000 RPM
失效边界
轴承表面布氏硬度降至200 HB以下,润滑油膜厚度 < 0.5 μm,径向间隙 > 0.1 mm,表面粗糙度 Ra > 1.6 μm
赫兹接触应力超过1500 MPa导致次表面疲劳裂纹(点蚀),边界润滑失效导致粘着磨损(划伤),热膨胀失配(Δα = 12×10⁻⁶ K⁻¹)引起咬死
制造语境
端部支撑/轴承 在 机械和设备制造 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

滾珠絲槓端部支撐/軸承

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用产品 / 所属系统

该产品或部件会出现在以下工业系统、设备或上级产品中。

应用匹配与尺寸矩阵

运行限制
pressure:最大轴向载荷:500-5000 N(取决于尺寸),最大径向载荷:200-2000 N
other spec:最大转速:3000-5000 RPM,振动容限:≤5g,润滑间隔:1000-5000小时
temperature:-20°C 至 +80°C
兼容性
工业机械润滑油/润滑脂洁净空气环境颗粒物极少的干燥机械组件
不适用:高浓度磨蚀性浆料或腐蚀性化学环境
选型所需数据
  • 滚珠丝杠轴直径和公差
  • 所需的轴向/径向承载能力
  • 安装配置和空间限制

可靠性与工程风险分析

失效模式与根因
疲劳剥落
原因:循环载荷超过材料耐久极限,通常由对中不良、预紧力过大或润滑不足导致,引起次表面裂纹扩展。
腐蚀点蚀
原因:暴露于潮湿、化学品或腐蚀性环境,且未采用适当的密封或保护涂层,因异种金属间的电化学反应而加速。
维护信号
  • 运行期间出现异常高频振动或可听见的研磨/刮擦噪音
  • 轴承表面或相邻部件上出现可见的变色(蓝/棕色热着色)或锈蚀形成
工程建议
  • 在安装时实施精密激光对中并定期检查,确保轴平行度在每英尺0.002英寸以内,以减少不均匀的载荷分布。
  • 建立基于状态的润滑制度,使用过滤油或高质量润滑脂,并利用超声波或振动分析来确定最佳再润滑间隔,而非固定周期。

合规与制造标准

参考标准
ISO 1132-1:2000 (滚动轴承 - 公差 - 第1部分:术语和定义)ANSI/ABMA 20:1996 (球、圆柱滚子和球面滚子类型的径向轴承 - 公制设计)DIN 5412-1:2016 (滚动轴承 - 圆锥滚子轴承 - 边界尺寸和系列代号)
制造精度
  • 内径公差:精密等级P5为 +/-0.01mm
  • 径向跳动公差:高精度应用为 0.005mm
质量检验
  • 超声波检测内部缺陷和材料均匀性
  • 硬度测试(洛氏C标尺)以验证热处理合规性

生产 端部支撑/轴承 的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

分享这一页

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

执行器控制器

一种电子设备,用于管理和控制自动化系统中执行器的运行。

查看规格 ->
农业机械

用于农业作业以提高效率和生产力的机器和设备。

查看规格 ->
全地形起重机

一种移动式起重机,设计用于在铺装道路和崎岖的越野地形上作业,具有卓越的机动性和起重能力。

查看规格 ->
铰接式自卸卡车

一种重型非公路车辆,在驾驶室和自卸车身之间设有枢轴接头,以增强在崎岖地形上的机动性。

查看规格 ->

常见问题

端部支撑/轴承在滚珠丝杠组件中的主要功能是什么?

端部支撑/轴承为滚珠丝杠轴端提供安装点和旋转支撑。它们确保正确对中,最小化挠曲,并承受轴向和径向载荷,同时允许受控旋转,这对于平滑和精确的直线运动至关重要。

端部支撑中通常使用哪些类型的轴承?

通常使用角接触球轴承或深沟球轴承。具体类型取决于应用要求,如载荷能力和精度。参考数据中轴承类型通常为角接触,依据ISO 15标准。

端部支撑的典型载荷额定值是多少?

根据参考数据,动载荷额定值范围为5至120千牛,静载荷额定值范围为10至250千牛,依据ISO 76标准。这些值仅供参考;实际额定值取决于具体型号,必须与制造商确认。

如何为我的应用选择合适的端部支撑?

选择涉及匹配轴径(6–80毫米)、载荷要求、工作温度、速度和安装尺寸。根据您的应用需求验证轴向游隙、径向跳动和防护等级等参数。始终咨询制造商以获取型号特定数据和标准合规性。
