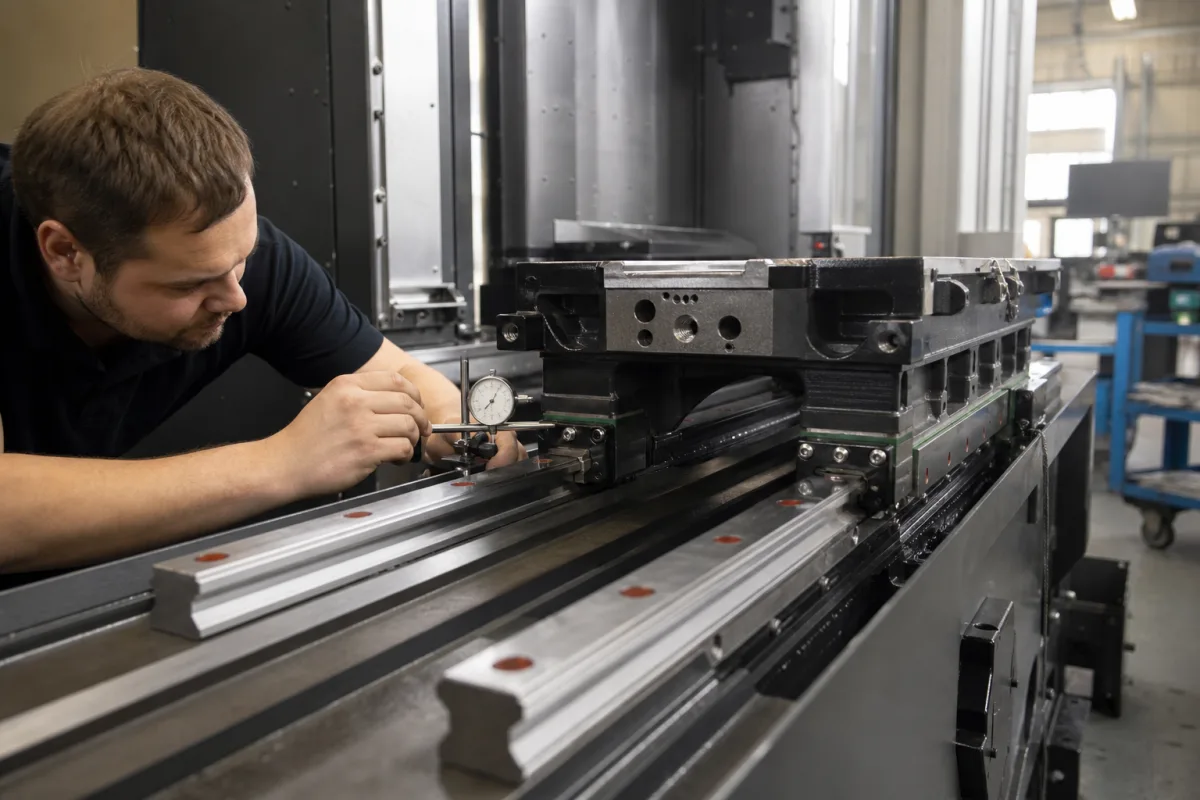

直线导轨系统的工作原理基于滚动元件的循环运动。滑块内包含滚珠或滚子，它们沿淬硬钢导轨循环。当滑块移动时，滚动元件相比滑动接触减少了摩擦，从而实现平稳、精确的直线运动。施加预紧力以消除间隙并增加刚度，确保精确定位。该系统设计用于承受径向和力矩载荷，为加工操作提供刚性。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 导轨宽度 | 15–65 mm | Determines load capacity and rigidityISO 12090-1 |
| 导轨长度 | 100–4000 mm | Custom lengths availableISO 12090-1 |
| 额定动载荷 | 5–200 kN | Higher values for heavier loadsISO 14728-1 |
| 额定静载荷 | 10–400 kN | Maximum load without permanent deformationISO 14728-1 |
| 精度等级 | C1–C5 | C1 highest precision, C5 standardISO 12090-1 |
| 重复定位精度 | ±0.001–±0.01 mm | Tighter for high-precision applicationsISO 230-2 |
| 最大速度 | 1–5 m/s | Depends on lubrication and seal type |
| 工作温度 | -40–85 °C | Outside range may require special seals |
| 预压等级 | Z0–Z3 | Z0 no preload, Z3 high preloadISO 12090-1 |
| 润滑方式 | Grease or oil | Grease for most applications, oil for high speed |
| 密封类型 | Standard or contact | Contact seals for harsh environments |
| 安装孔距 | 60–120 mm | Must match rail lengthISO 12090-1 |
| 每米重量 | 2–20 kg/m | Affects system inertia |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
该产品或部件会出现在以下工业系统、设备或上级产品中。
| pressure: | 最大静态负载能力10 MPa，动态负载取决于速度和加速度 |
| other spec: | 最大速度：5 m/s，加速度：50 m/s²，防污染等级：根据密封件不同为IP54至IP67 |
| temperature: | -20°C 至 +80°C（标准型），-40°C 至 +120°C（特殊变体） |
2 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
根据目录，导轨宽度范围为15至65毫米，导轨长度范围为100至4000毫米，可提供定制长度。这些是参考值；请与制造商确认具体型号的精确尺寸。
精度等级范围从C1（最高精度）到C5（标准），符合ISO 12090-1。所需等级取决于应用的精度需求。请与供应商确认等级。
预紧等级范围从Z0（无预紧）到Z3（高预紧）。较高的预紧可增加刚度并消除间隙，但可能增加摩擦。根据应用的刚性要求选择预紧，并与制造商确认。
润滑方式可以是润滑脂或润滑油，具体取决于速度和应用。密封类型包括标准和接触式密封，适用于恶劣环境。这些选择影响维护和性能；请与供应商确认最适合您操作条件的选项。
