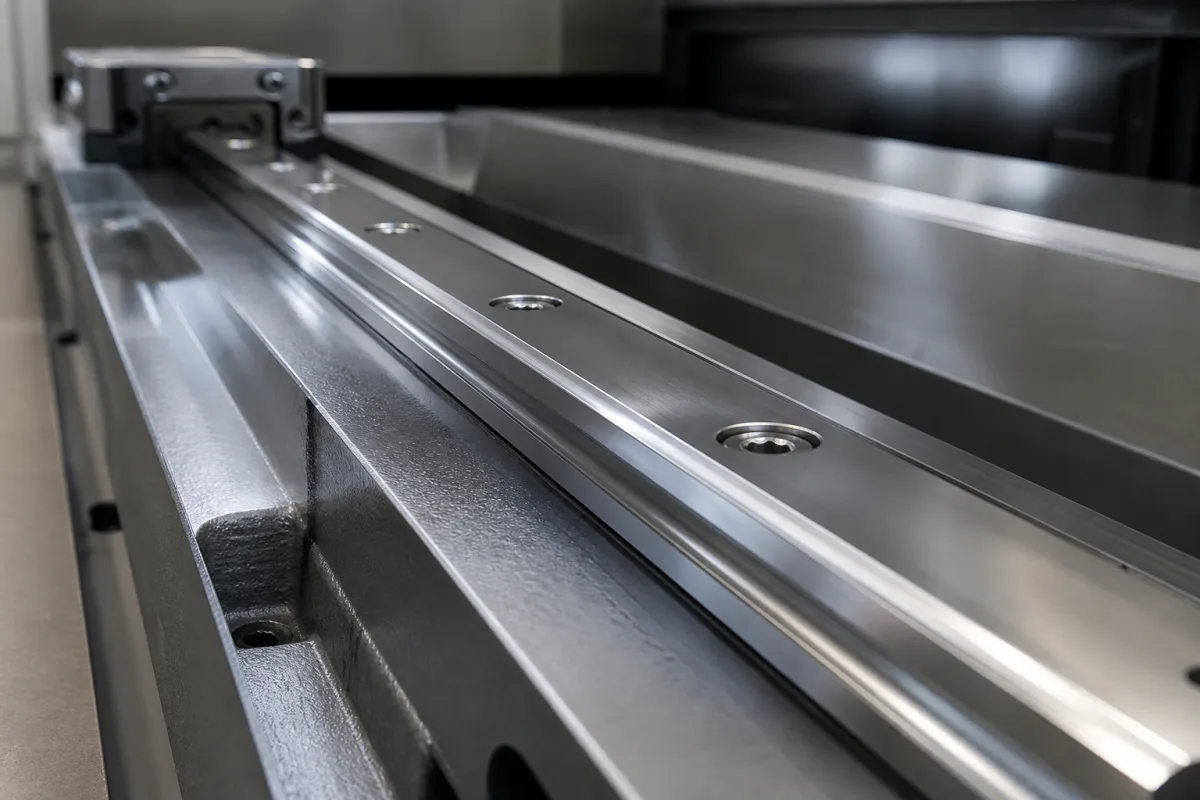

导轨提供一条淬硬、精密磨削的滚道表面，滑块中的滚珠或滚子沿其滚动。这减少了摩擦和磨损，同时保持对齐，实现精确的直线定位和运动控制。导轨的直线度和表面光洁度对于达到规定的精度等级至关重要。滑块包含循环滚珠或滚子，它们在导轨的滚道上滚动，分散载荷并降低接触应力。适当的润滑（通常是润滑脂）形成一层薄薄的油膜，将滚动元件与导轨表面分离，减少摩擦并防止金属直接接触。导轨的安装孔允许牢固地固定到机床底座上，确保刚性和稳定性。系统的性能取决于正确的安装、预紧和对齐，以及定期维护以防止污染和磨损。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 导轨宽度 | 15–65 mm | Standard series sizes |
| 导轨高度 | 15–90 mm | Determines load capacity and stiffness |
| 导轨长度 | 1000–6000 mm | Custom lengths available |
| 精度等级 | C1–C5 | C1 highest precision, C5 general purposeISO 12085 |
| 运行平行度 | 0.003–0.023 mm | Per 1000 mm lengthISO 12085 |
| 额定动载荷 | 8–120 kN | For 100 km travel lifeISO 14728-1 |
| 额定静载荷 | 15–250 kN | Maximum allowable static loadISO 14728-1 |
| 导轨硬度 | 58–62 HRC | Induction hardenedISO 683-17 |
| 工作温度 | -20–80 °C | Continuous operation |
| 最高速度 | 5–10 m/s | Depends on lubrication and accuracy |
| 润滑方式 | Grease | Lithium soap grease recommended |
| 安装孔距 | 60–120 mm | Standard pitch for rail mounting |
| 每米重量 | 1.5–15 kg/m | Varies with rail size |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 不适用 (机械承载，非流体压力) |
| other spec: | 最大动态负载：5-50 kN (因尺寸而异)，最大速度：5 m/s，精度等级：普通(N)、高(H)、精密(P)、超精密(SP) |
| temperature: | -20°C 至 80°C (标准)，-40°C 至 120°C (特殊等级) |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
导轨可由碳钢、不锈钢或合金钢制造。选择取决于应用对耐腐蚀性、强度和成本的要求。请与制造商确认具体材料牌号。
精度等级依据ISO 12085从C1到C5，C1为最高精度，C5为一般用途。等级影响运行平行度和其他几何公差。请确认您的应用所需的等级。
导轨可在-20°C至80°C的温度下连续运行。对于更高温度，请咨询制造商以获取特殊材料或涂层。
推荐使用润滑脂润滑，通常为锂基润滑脂。润滑类型和间隔取决于操作条件，如速度、负载和环境。请遵循制造商的维护指南。
