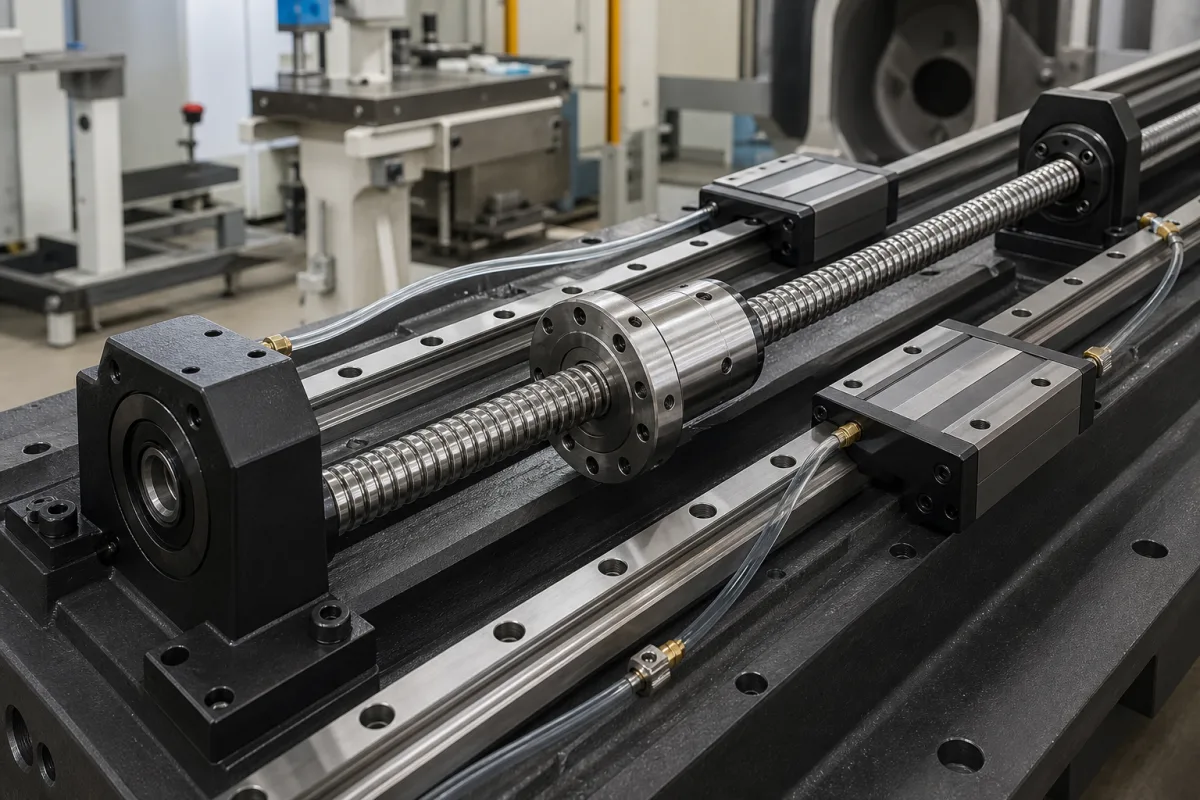

直线导轨的工作原理是滑块内的循环球轴承沿淬硬钢轨滚动，从而减少摩擦和磨损。滚珠丝杠通过转换扭矩工作：当丝杠轴旋转时，精密研磨的球轴承在螺母内循环，将旋转力转换为沿丝杠轴线的直线运动，具有高机械效率。这两种部件的结合使得CNC机床能够实现精确定位和平稳运动，具有最小背隙和高重复性。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 公称尺寸 | 15–65 mm | Rail width for guideway; diameter for ball screw |
| 额定动载荷 | 10–120 kN | For guideway; ball screw uses ISO 3408ISO 14728-1 |
| 额定静载荷 | 15–160 kN | For guideway; ball screw uses ISO 3408ISO 14728-2 |
| 行程精度等级 | C0–C5 | C0 highest precision; C5 standardISO 3408-3 |
| 重复定位精度 | ±0.003–±0.02 mm | Depends on grade and preload |
| 最大移动速度 | 60–120 m/min | Limited by ball screw critical speed |
| 工作温度 | -10–80 °C | Above 80°C requires special lubrication |
| 防护等级 | IP54–IP65 | 粉尘或潮湿环境选用更高防护等级IEC 60529 |
| 导轨材质 | GCr15 | Bearing steel; hardened to 58–62 HRCGB/T 18254 |
| 滚珠丝杠导程 | 5–40 mm | Determines speed and resolutionISO 3408-1 |
| 预压等级 | Z0–Z3 | Z0 no preload; Z3 high preloadISO 3408-2 |
| 重量 | 2–15 kg/m | Per meter for guideway; per kg for screw |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最大10 MPa（100 bar）静载能力，动载通常低30-50% |
| other spec: | 最大速度：滚珠丝杠5 m/s，直线导轨2 m/s；精度等级：C0-C10（2-50 μm/300mm）；预紧等级：轻/中/重 |
| temperature: | -10°C 至 +80°C |
1 家企业把这个产品列在自己的产品线里。卡片上的公司数据摘自各家官网，每张卡都注明这条关系的依据来自哪里。
制造商列表用于前期研究和供应商能力理解，不代表认证、排名或交易担保。
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
公称尺寸范围为15至65毫米，其中导轨指宽度，滚珠丝杠指直径。这些是参考范围；具体尺寸取决于机床设计和负载要求。
行程精度等级从C0（最高精度）到C5（标准），依据ISO 3408-3。合适的等级取决于应用所需的定位精度。
最大移动速度为60至120米/分钟，受限于滚珠丝杠的临界转速。实际可达速度取决于具体的丝杠长度、直径和支撑配置。
工作温度范围为-10°C至80°C。高于80°C需要特殊润滑。请务必与制造商确认具体型号。
