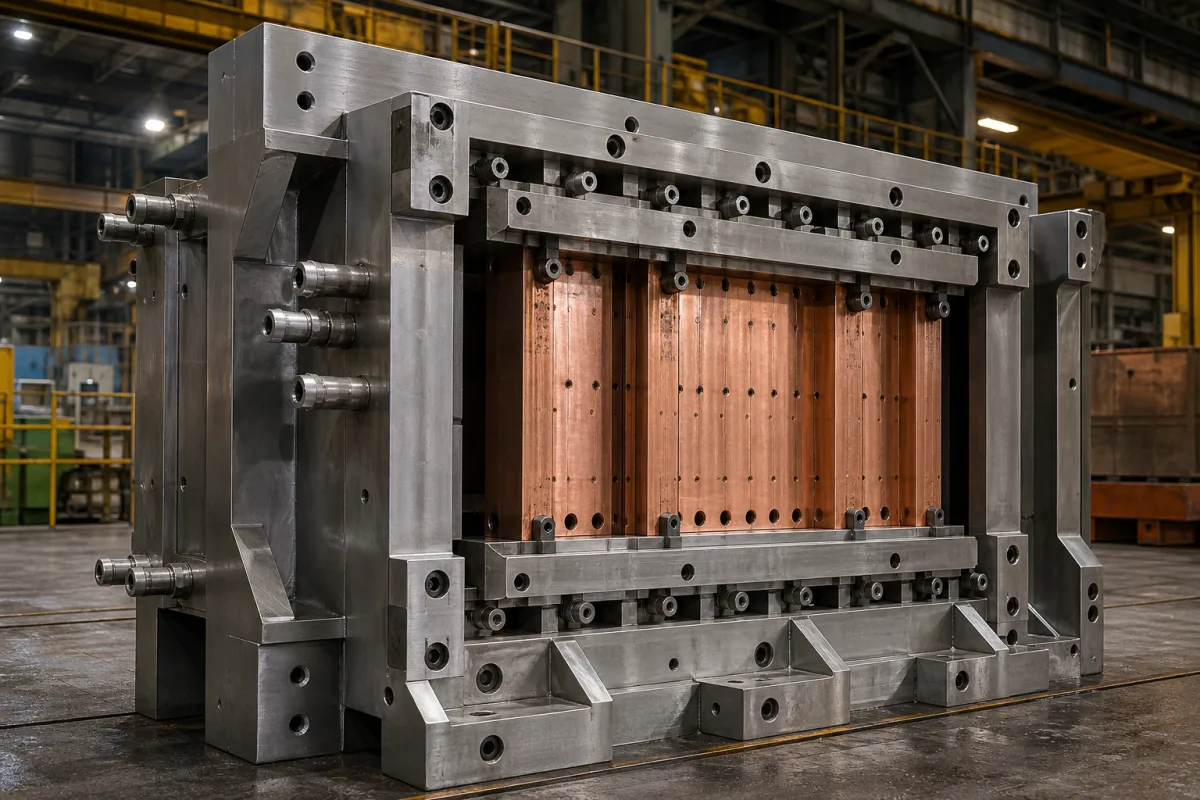

背板/支撑结构作为水冷铜模具组件的主要承重框架。它将机械力均匀分布在整个模具系统中，为冷却通道和模具板提供安全的安装点，并在热膨胀和收缩循环中保持结构完整性。通过提供刚性支撑，确保模具几何形状一致，防止可能影响产品质量的翘曲。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 材料牌号 | Q235B–Q345B | Higher grade for higher strength and stiffnessGB/T 700, GB/T 1591 |
| 板厚 | 20–60 mm | Thicker for larger molds and higher clamping force |
| 平面度公差 | 0.05–0.10 mm | Critical for uniform mold supportISO 1101 |
| 表面粗糙度 | Ra 1.6–3.2 µm | Smoother for sealing surfacesISO 4287 |
| 平行度公差 | 0.02–0.05 mm | Ensures even pressure distributionISO 1101 |
| 硬度 | HB 150–220 HB | Higher hardness for wear resistanceISO 6506-1 |
| 屈服强度 | 235–345 MPa | Minimum for structural integrityGB/T 1591 |
| 工作温度 | -20–200 °C | Above 200°C may require heat-resistant alloy |
| 最大锁模力 | 500–5000 kN | Must exceed mold opening force |
| 重量 | 200–2000 kg | Affects handling and machine size |
| 防腐蚀处理 | Zinc–Phosphate | Prevents rust in humid environmentsISO 2081 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0 至 10 bar (操作压力), 15 bar (最大爆破压力) |
| flow rate: | 每个冷却回路最高 200 L/min |
| temperature: | -20°C 至 150°C (操作温度), -40°C 至 200°C (峰值温度) |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
它为水冷铜模具组件提供机械稳定性和安装支撑，确保正确对齐，并防止在热和机械载荷下变形。
常用碳钢、合金钢和不锈钢，牌号如Q235B–Q345B，依据GB/T标准。
平面度公差为0.05–0.10毫米，平行度公差为0.02–0.05毫米，表面粗糙度为Ra 1.6–3.2微米，依据ISO标准。
检查制造商提供的材料牌号、板厚、夹紧力、工作温度以及是否符合相关标准（如ISO 1101和GB/T 1591）。
