这里的 Primer 指弹药底火
从料盘到冲头的四个环节
四项对应底火走过的路径：先在料盘里定向，再逐粒交接，经底火管下落，最后由检测元件决定供料何时开、何时停。各部件名称按 Dillon 和 Camdex 资料中的结构归类，具体零件号见所购型号的部件图。[1][4]
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 底火料盘（振动盘） | 盛放散装底火并通过振动把底火送向出口。Camdex 2100 的料盘一次可放入最多 400 粒底火[4]；Dillon RF100 的振动料盘上方有收集盘，底火从盒中倒出后经漏斗口落入料盘[2]。 | 盘体材料由厂家按结构设计；Dillon RF100 在料盘上方装有 Lexan 透明保护盖，收集盘和落料漏斗与保护盖做成一体[2]。 |
| 定向与逐粒交接机构 | 让底火朝向一致，并保证每个循环只交出一粒。RF100 靠尺寸专用的稳定板和红/蓝色进料适配器完成定向[2]；XL750 的底火滑块带弹簧底火杯和冲头，每推一次手柄从送料体下方取一粒送到压装位[1]。 | 按底火尺寸配套更换：Dillon 大、小底火各有专用滑块组件（XL750 为 PN 75101 / 75102）和颜色区分的管嘴[1]；材料以厂家图纸为准。 |
| 底火管（底火弹匣管） | 把定向后的底火成列存放并向下输送。XL750 的底火管装在屏蔽罩内，跟随杆兼作缺底火报警的触发件[1]；Camdex 的送料管内由料位控制保持约 60 粒[4]。 | Dillon RF100 的填充管为退火软铝管，两端为不锈钢管嘴；厂家提醒该管很容易压瘪变形，需小心拿放[2]。 |
| 供料控制与检测元件 | 决定料盘何时供料、何时停机。Camdex 2100 用光纤料位控制料盘启停，用真空压力检查送料是否正常，底火滑块卡住或断料都会停机，并在触摸屏上提示故障位置[4]；XL750 的早期报警装置在底火管内剩约 3～4 粒时发出蜂鸣[1]。 | 电气与气动元件：Camdex 外部微动开关使用 24 V DC 控制回路，真空泵经 PLC 控制[4]；具体元件型号随整机配套。 |
底火按粒计数：十项指标的实际写法
底火是固体小零件，供料按粒数和节拍计算。下表能给出数值的，都注明了厂家和型号；其余项目写成订货时要提出的条件。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 供料速度（粒/时或循环/时） | Camdex 2100/2200 装填机可调至每小时 4400 个循环，每个循环完成一发的压底火[4]。Dillon Rapid Primer Filler 填满 100 粒底火管少于 30 秒，厂家折算为每小时 12,000 发；RF100 约 2 分钟填满一管[3][1]。 | 在线式料盘看主机节拍，离线填管机看填管速度和备用管数量；两种速度分别核算。 |
| 气源与真空条件 | Camdex 2100 的自动送底火由气/真空系统辅助并监测，真空泵由 PLC 控制，真空压力异常时停机[4]；压力数值按整机说明书设定。 | 带真空检测的机型要预留真空泵或气源接口，并把真空报警接入主机停机回路。 |
| 单粒供料与缺料检测 | XL750 调试时手放一粒底火、循环一次手柄，底火应出现在冲头顶部，连续 3 次成功再继续[1]。Camdex 2100 设有底火滑块卡料停机、断料停机和光纤料位三项监测[4]。 | 按粒供料的关键是每循环恰好一粒、朝向正确；验收时以落料试验和各报警的实际触发为准。 |
| 供电电压 | Camdex 2100：120 V/60 Hz，可选 220 V/50 Hz，外部微动开关为 24 V DC 控制回路[4]。Dillon RF100 分 120 VAC 和 220 VAC 两种型号[2]。 | 按工厂电网和主机控制电压订货；进口机型留意 60 Hz 与 50 Hz 版本的区别。 |
| 功率与过载保护 | 按所购整机铭牌功率配电；Camdex 2100 设有电流传感器，电流超过预设值即停机[4]。 | 电流监测可在送料或压装卡滞时及时停机，配电时一并确认其设定值。 |
| 使用环境 | Dillon 要求装填区光线充足、干燥、无穿堂风，禁止吸烟和明火[2]。 | 温湿度范围按设备说明书执行；底火储存条件另按底火厂家要求。 |
| 防护结构 | XL750 底火管装在底火屏蔽罩内[1]；RF100 振动盘上方有 Lexan 保护盖，填好的底火管放在金属保护外壳中[2][1]。 | 选型看底火所在的每一段是否都有罩壳；厂家安全条款要求保留全部安全装置，严禁拆除或改装[1]。 |
| 底火尺寸适配 | SAAMI 底火直径：小手枪/小步枪 0.1745–0.1765 in，大手枪 0.2100–0.2120 in，大步枪 0.2105–0.2130 in（Dillon 手册引用）[1]。Dillon 大、小底火分别配红色、蓝色管嘴和专用滑块[1][2]。 | 一套送底火部件只对应一种尺寸；换口径时同步更换管、适配器、稳定板和滑块。 |
| 重量 | 按所购型号的装箱资料确定；送底火部件通常随主机或填管机整体交付。 | 在线料盘装在主机支架上，安装前核算支架承重和振动隔离。 |
| 外形与安装尺寸 | 按所购型号的安装图确定，包括料盘直径、底火管高度和与压装工位的相对位置。 | 底火管落料孔要对准滑块上的底火杯，XL750 用调节螺钉微调，每次不超过 1/8 圈[1]。 |
两种供料方式：先填管后上机，或料盘直连主机
小批量和台式装填机多用离线填管：用填管机把底火装进底火管，再把整管插到装填机上。Dillon 的 RF100 和后继的 Rapid Primer Filler 都属于这一类，新旧底火管可以互换[3]。

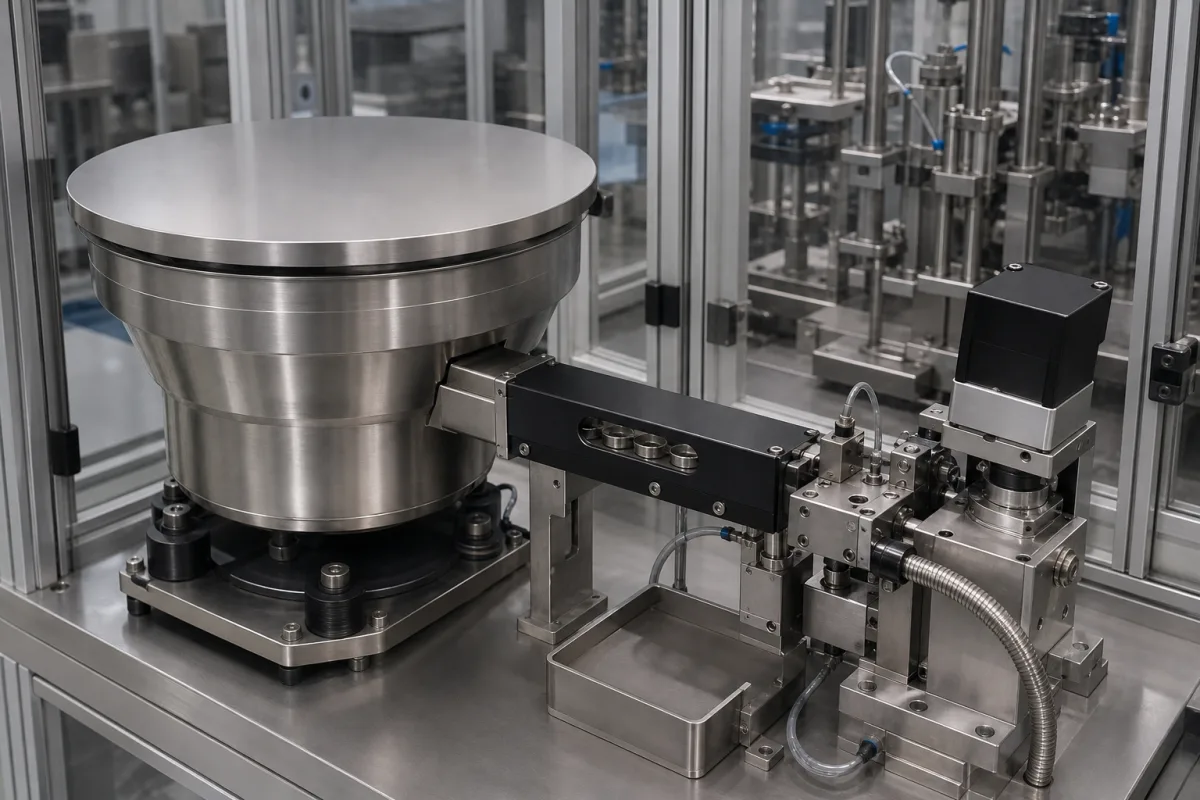

连续生产的装填机多把振动料盘直接装在主机上。Camdex 2100 系列的料盘由光纤料位自动启停，送料全过程由 SmartPanel 监控[4]。Camdex 2300 大口径步枪装填机只做装填，需要送入已压好底火的弹壳[5]，这类机型就无需送底火系统。
左右滑动查看完整表格 →
底火卡在管里时怎么办
Dillon 在 XL750 和 RF100 手册中都把底火列为“危险”级别：底火含少量对冲击敏感的药剂，受击针、锤击或意外挤压就会爆炸。严禁强行推压底火。严禁用任何杆件伸进底火管或拾取管去捅卡住的底火，底火可能发生连锁殉爆[1][2]。
Dillon 规定的处理办法是：底火卡在管内时，向管内灌满渗透油（如 WD-40），把整根管报废，再向厂家换新；RF100 卡料时先取出内管再这样处理。卡在主机其他部位时，小心拆开装填机，轻轻取出障碍物[1][2]。
振动送料会留下红、绿或黄色的底火药粉末。Dillon 把这种残留定为火灾和爆炸危险，要求发现即用酒精和擦拭纸擦除，料盘、底火管和进料适配器都要清洁[2][1]。
振动填管机的几项调整
RF100 的送料是否顺畅，主要取决于三处设定。厂家给出的现象与处理对应如下[2]。
左右滑动查看完整表格 →
| 现象 | 常见原因 | Dillon 给出的处理 |
|---|---|---|
| 底火在适配器处翻面 | 适配器固定螺钉太松，或振动强度过高 | 螺钉与盘底留约 0.012 in（一张名片厚）间隙，再每次调 1/16 圈；调低振动 |
| 底火停在去适配器的路上 | 螺钉过紧、适配器或稳定板尺寸用错、振动太弱 | 按 0.012 in 重调；换对 S/L 尺寸件；调高振动 |
| 底火在稳定板下翻转 | 稳定板螺钉松动 | 按 3～5 in-lb 对角拧紧，稳定板与盘面齐平 |
| 底火侧立不走 | 刮板缺失或未装好 | 重新安装刮板并拧紧 |
| 底火在盘内或管内发黏 | 底火药残留积聚 | 用酒精清洁；管子损伤则更换 |
送料调好以后，用压装深度检验整条链
XL750 手册给出的理想压装深度是低于弹壳底面 0.002–0.006 in，最大 0.008 in。底火凸出会造成半自动枪械意外击发或闭锁前击发，压得过深会损伤底火、导致瞎火或点火不一致[1]。
压底火阻力过大、手柄推不到底时应立即停下检查弹壳；阻力过小说明底火巢可能扩大，该弹壳应报废。严禁对已装好弹头的枪弹重新压底火或退底火，可能引起爆炸[1]。
订货或验收时，请供货方一次提供：适用底火尺寸及对应的管、适配器、滑块零件号；供料节拍；料位、断料、卡料各报警的触发条件和接线；电源与控制电压；卡料处理和清洁的书面规程。
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
关联部件
资料来源与适用范围
核对日期：2026-10-17。页面数据来自 Dillon Precision 的两份用户手册、一页产品资料和 Camdex 官网两页，均于 2026-10-17 打开核对。安全条款按 Dillon 手册原有强度转述。
- Dillon Precision XL750 Owner's Manual（英文 PDF）第 4 页底火安全条款；第 20–24 页自动直线送底火系统结构、单粒落料试验、压装深度、填管方式；第 44 页落料对中调整；第 56–59 页底火系统部件图；第 71 页底火尺寸与粉尘警告。
- Dillon RF100 Automatic Primer Filler User Instructions Rev 4（2019 年 10 月）第 4 页安全条款与使用环境；第 5–15 页填充管结构与材料、振动盘、稳定板和适配器安装；第 13 页电压与零件号；第 16 页故障处理表。
- Dillon Precision Rapid Primer Filler 产品页填管速度、与 RF100 底火管的互换性、大小底火版本。
- Camdex Pistol and Small Rifle Loading Machines（2100/2200 系列）循环速度、料盘容量、光纤料位、真空监测、十项故障监测、电源与控制电压、工位顺序。
- Camdex About 页面2100 系列配自动送底火器和真空泵；2300 系列只做装填，需送入已压底火的弹壳。
