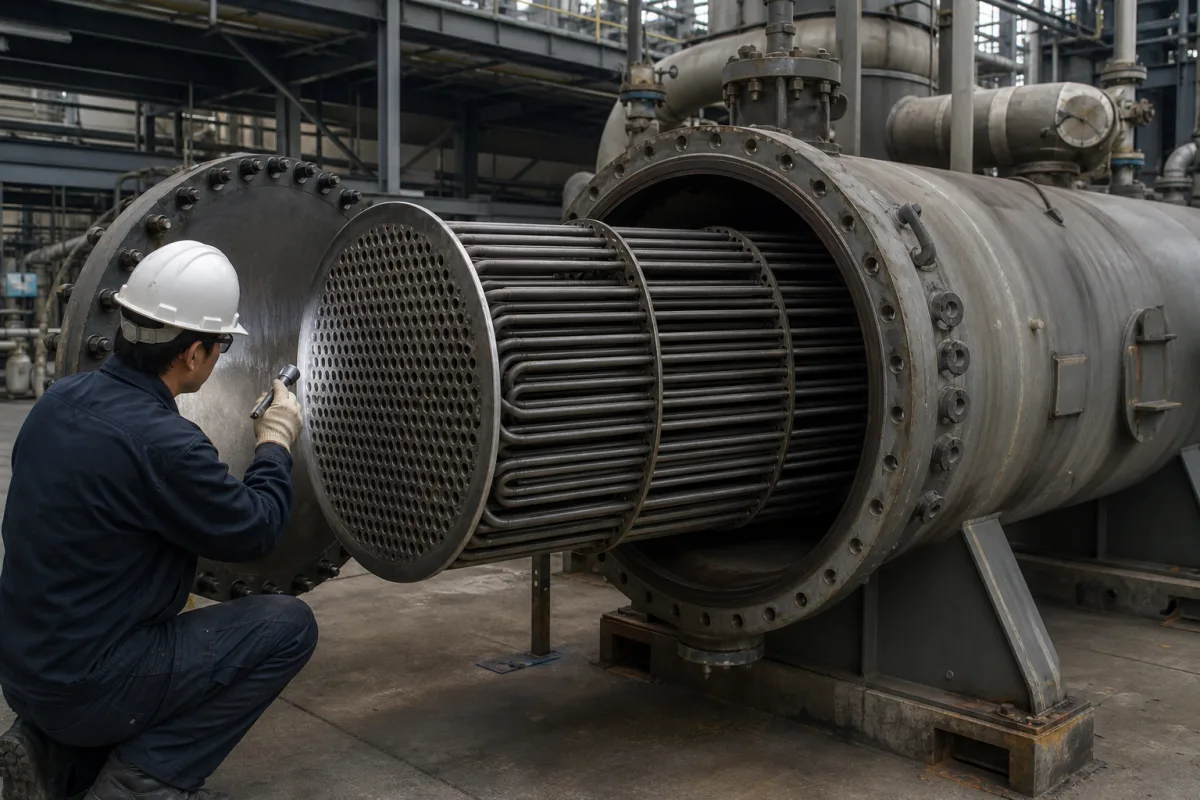

再沸器通过将热公用工程流（如蒸汽、热油或工艺流体）的热量传递到较冷的塔底液体，实现物理功能。这种热量输入使液体温度升至沸点，导致部分液体汽化。产生的蒸汽与剩余液体一起被分离并返回塔内。常见配置包括釜式（在壳侧液池中沸腾）和热虹吸式（通过自然循环驱动液体通过管子）。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 换热面积 | 10–500 m² | Determines capacity; larger area for higher duty |
| 设计压力 | 1.0–6.4 MPa | Shell and tube side; higher for high-pressure processesGB/T 150 |
| 设计温度 | -20–450 °C | Material selection depends on max tempGB/T 150 |
| 管径 | 19–38 mm | Smaller tubes increase heat transfer but pressure dropGB/T 151 |
| 管长 | 3000–12000 mm | Affects shell size and maintenance accessGB/T 151 |
| 壳体直径 | 300–3000 mm | Larger for higher capacityGB/T 151 |
| 热负荷 | 0.5–50 MW | Required heat input for vaporization |
| 总传热系数 | 300–1200 W/(m²·K) | Depends on fluids and fouling |
| 管壁厚度 | 2.0–4.0 mm | Corrosion allowance and pressure ratingGB/T 151 |
| 重量 | 1000–50000 kg | Affects installation and foundation |
| 泄漏试验压力 | 1.5–9.6 MPa | Shell side; higher than design pressureGB/T 151 |
| 表面粗糙度 | 3.2–6.3 μm | Smoother for clean servicesGB/T 1031 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| process: | 定义精馏塔物料/能量衡算、所需蒸汽生成与热负荷、正常/降负荷工况、可控性及与塔压的允许相互作用。 |
| materials: | 依据完整介质化学、污染物、温度和腐蚀研究确定基材、腐蚀裕量、覆层/衬里与密封系统。 |
| mechanical: | 确定两侧设计压力/温度、真空和异常工况、载荷、接管/管道反力、泄压情景及属地适用建造规范。 |
| configuration: | 根据循环稳定性、结垢、停留时间、占地和维护需求选择釜式、卧式/立式热虹吸、强制循环、一次通过或板式结构。 |
| thermal hydraulic: | 提供热媒条件、工艺沸腾曲线、物性、循环压头、两相压降、汽化率、污垢系数及清洁/污垢裕量。 |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
主要功能是为蒸馏塔底部液体提供热量，使其部分汽化，从而产生驱动分离过程的蒸汽流。
常见类型包括釜式（在壳侧液池中沸腾）和热虹吸式（依靠液体在管内的自然循环）。
典型材料包括碳钢和不锈钢，根据耐腐蚀性和温度要求进行选择。
您应将再沸器的设计参数（如传热面积、设计压力和温度）与工艺要求进行比较。务必与法定制造商或供应商核实型号特定值和标准。
