伺服电机及驱动系统

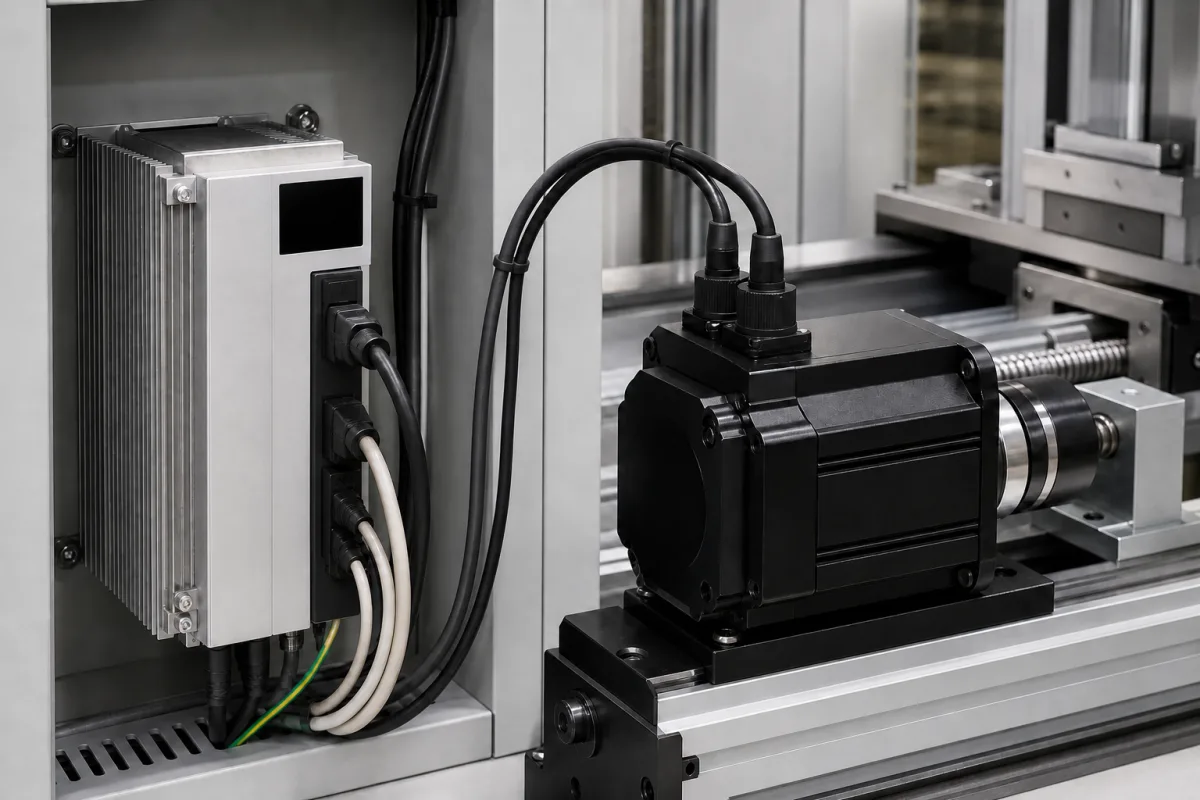

伺服电机及驱动系统是转台的一个机电部件，将电信号转换为精确的机械运动。它由伺服电机（通常为交流或直流）和驱动控制器组成，驱动控制器调节位置、速度和扭矩。在转台内，该系统能够实现高精度、高重复性和高动态响应的受控旋转运动，适用于加工或装配过程中的分度、轮廓加工和工件定位等应用。系统采用闭环反馈控制。驱动控制器接收位置/速度指令，并与电机轴上的编码器或旋转变压器的反馈进行比较。它调节发送到电机的电功率（电压和频率）以最小化误差，确保对转台角位置和运动的精确控制。典型规格包括额定功率0.75–15 kW，额定扭矩2.4–48 N·m，额定转速1500–3000 r/min，定位精度±0.05°，重复性±0.01°。输入电压380–480 V AC，频率50/60 Hz，防护等级IP54–IP65，环境温度-10至40°C，绝缘等级F，重量15–120 kg，尺寸（宽×高×深）200×300×150至400×600×300 mm。这些数值为参考范围；请与制造商核实具体型号的数据。该系统用于转台，在加工中心、装配线和其他自动化设备中实现精确的角度定位。选择时需根据应用的负载和循环时间匹配扭矩、速度和精度。驱动接口通常包括指令信号（模拟或数字）和来自编码器或旋转变压器的反馈。维护涉及检查异常噪音、振动或过热，并确保适当的冷却和电气连接。故障模式包括编码器故障、驱动器过流和电机绕组绝缘击穿。始终咨询合法制造商以获取具体的安装、调试和维护程序。
