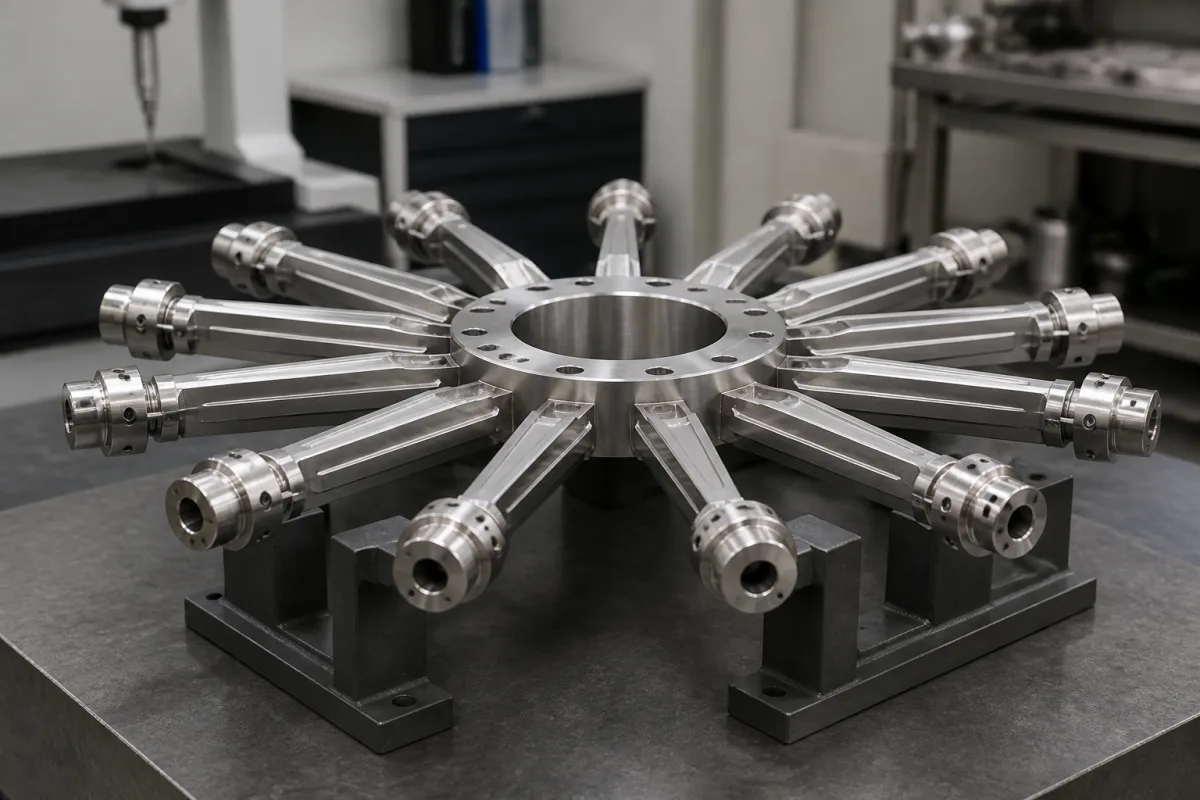

蜘蛛组件作为刚性框架，分配来自控制棒指状物的机械载荷，同时保持其几何排列。它确保精确的间距和对齐，实现均匀的中子吸收和可靠的插入/拔出。在反应堆运行期间，它承受热膨胀、振动和液压力，保持定位精度以调节中子通量。设计必须考虑材料特性和尺寸公差，以在极端条件下有效运行。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 材料牌号 | 304/316 | 316 for corrosive environmentsASTM A240 |
| 外径 | 100–200 mm | Matches control rod guide tube |
| 内径 | 80–160 mm | Clearance for rod fingers |
| 高度 | 50–120 mm | Stack-up tolerance critical |
| 径向跳动 | ≤0.05 mm | Ensures uniform gapISO 1101 |
| 表面粗糙度 | Ra 0.8–1.6 μm | Lower for wear resistanceISO 1302 |
| 工作温度 | -40–350 °C | Above 350°C creep risk |
| 抗拉强度 | 515–620 MPa | Minimum for structural integrityASTM A240 |
| 硬度 | HB 150–220 | Balance wear and machinabilityASTM E10 |
| 重量 | 2–8 kg | Affects handling and inertia |
| 耐腐蚀性 | Pass 500 h | Salt spray test per ASTM B117ASTM B117 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 最高至2000 psi |
| other spec: | 径向负载能力：根据配置，500-5000 lbf |
| temperature: | -50°C 至 400°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
常用材料包括316不锈钢、Inconel 718和锆合金，根据耐腐蚀性、强度和中子吸收特性选择。具体等级需根据应用确认。
典型范围包括外径100–200毫米、内径80–160毫米、高度50–120毫米。这些是参考值，必须针对具体型号进行验证。
相关标准包括ASTM A240（材料等级）、ISO 1101（径向跳动）、ISO 1302（表面粗糙度）、ASTM E10（硬度）和ASTM B117（耐腐蚀性）。必须与供应商确认合规性。
它保持控制棒指状物的精确间距和对齐，确保中子吸收均匀和可靠的插入/拔出。其结构完整性对反应堆安全控制至关重要。
