热电偶

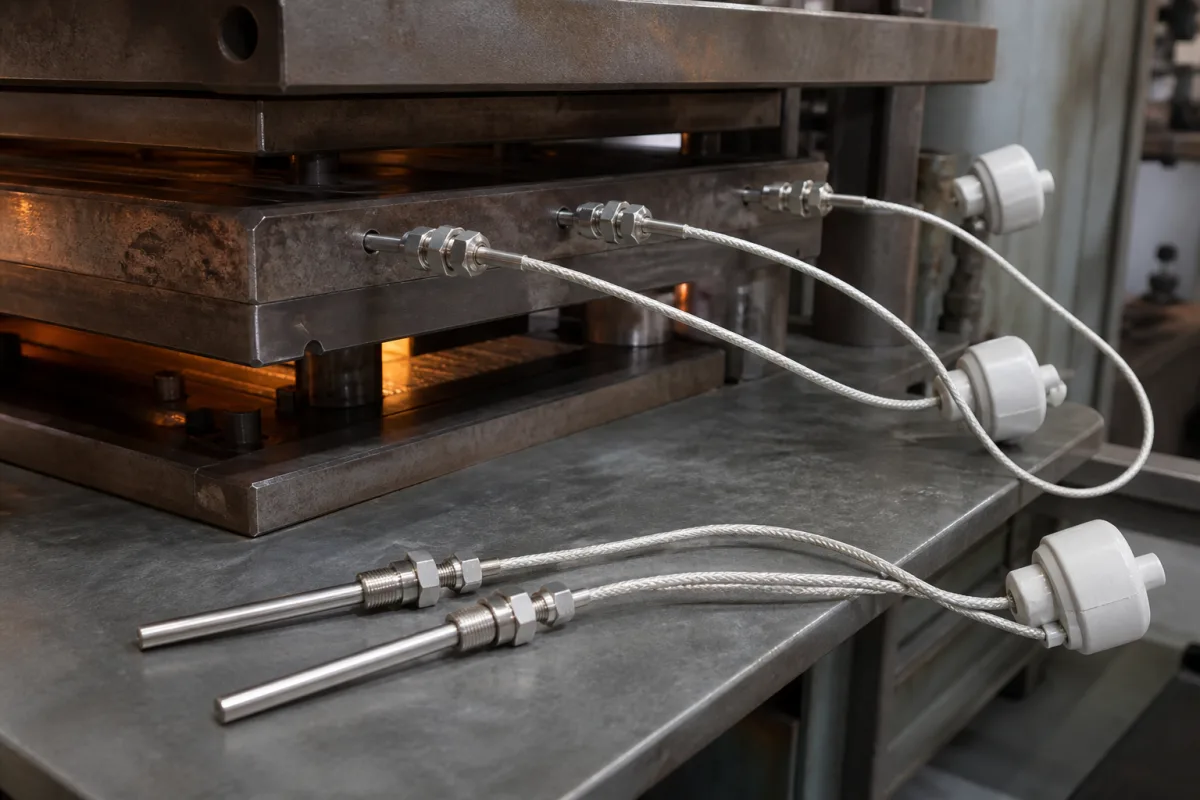

热电偶是集成在加热板中的温度传感组件。它们由两根不同金属丝在一端连接（测量端）组成，受热时产生微小电压，该电压与测量端和参考端之间的温差成正比。在加热板中，热电偶被策略性地嵌入，以向控制系统提供实时温度反馈，确保塑料成型、层压或金属成型等过程的精确热管理。产生的电压由控制系统测量并转换为温度读数，实现闭环温度调节。热电偶有多种类型，包括镍铬/镍铝（K型）、铁/康铜（J型）和铂铑/铂（S/R型）。温度测量范围通常为-200°C至+1300°C，具体取决于热电偶类型。为加热板选择热电偶时，必须考虑所需温度范围、环境（如氧化或还原气氛）以及嵌入的物理空间。应通过法定制造商或供应商验证型号特定值和标准。定期维护包括检查导线完整性、确保接点接触良好以及校准。故障信号可能包括读数不稳定、开路或偏离预期温度。热电偶不适用于超出其规定限度的机械应力或腐蚀性环境。始终与制造商确认确切规格和适用性。

热电偶基于塞贝克效应工作：当两种不同金属在一端连接并暴露于温度梯度时，会产生电压（热电动势）。该电压由控制系统测量并转换为温度读数，从而在加热板中实现闭环温度调节。电压的大小与测量端和参考端之间的温差成正比。控制系统解释该电压以调节加热元件，维持所需温度设定点。
