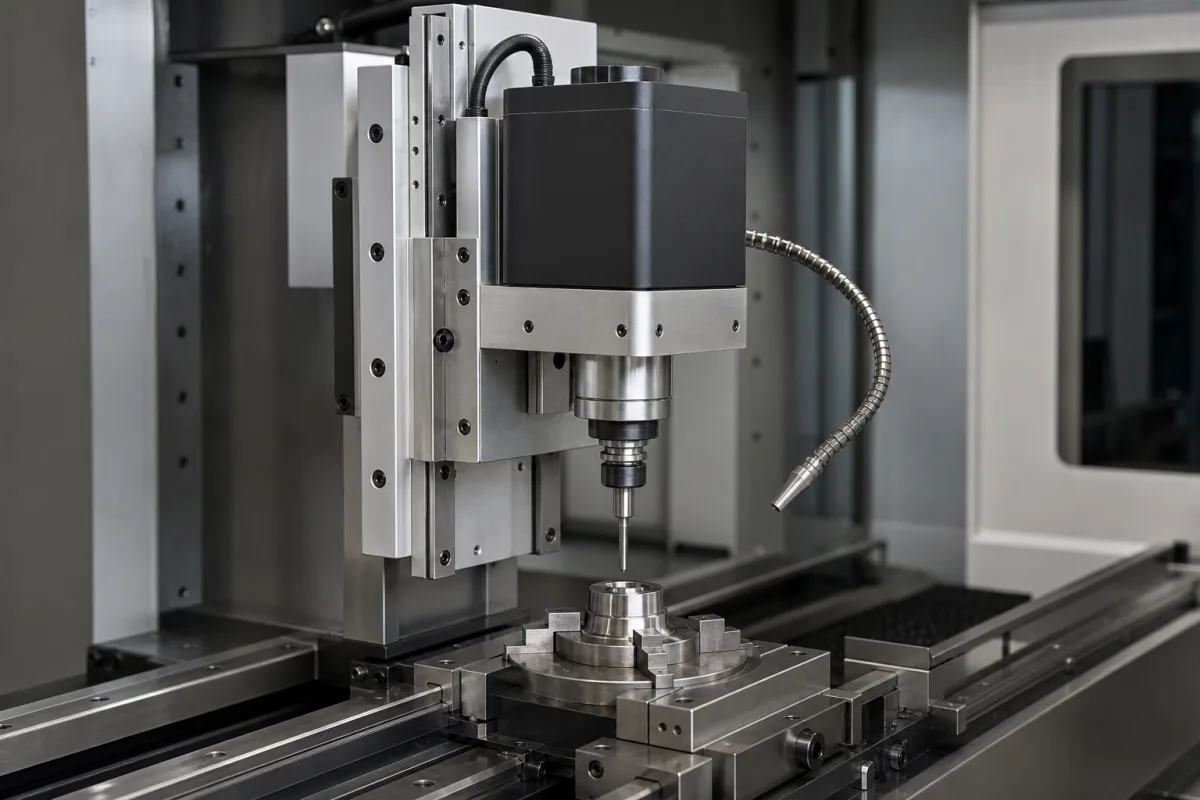

工具主轴/执行器

在校正单元中，工具主轴/执行器是关键接口部件，负责夹持和旋转切削工具（主轴功能）或提供受控的线性/旋转运动（执行器功能），以精确定位校正工具或测量探头。它使单元能够通过去除材料或重新定位测量装置，以高精度对工件进行微调。该部件通常由高强度合金钢和淬硬工具钢制成，并配备精密轴承以确保平稳运行。关键参数包括主轴锥度（BT30–BT50，符合ISO 7388）、最高转速（8000–24000 rpm）、功率（5.5–22 kW）、扭矩（35–120 N·m）、跳动（0.003–0.008 mm TIR，符合ISO 230-1）、轴向刚度（200–500 N/µm）、工作压力（1.0–1.6 MPa）、工作温度（-10–70 °C）、防护等级（IP54–IP65，符合IEC 60529）、润滑方式（润滑脂至油气润滑）以及重量（25–120 kg）。这些数值是目录参考范围，必须针对实际型号和应用进行确认。该部件设计用于机械和设备制造业，特别是在需要精确定位或材料去除的校正系统中。它不是独立机器，而是与其他部件集成的零件。采购时，请与法定制造商或供应商核实型号特定值和标准。维护信号包括跳动增加、异常噪音或刚度降低，这可能表明轴承磨损或不对中。失效边界由最高转速、扭矩和温度限制定义；超过这些限制可能导致灾难性故障。CNFX不认证该产品；任何列出的标准仅用于验证目的。

主轴版本通过电机（通常是伺服或高频）将电能转换为旋转运动，通过精密卡盘或夹头系统将扭矩传递给切削工具。执行器版本通过滚珠丝杠、直线导轨或旋转平台等机构，将电能、液压或气动能量转换为受控的线性或旋转运动，并通过编码器提供位置反馈以确保精确移动。两种版本都依赖精密轴承和淬硬部件来保持精度和刚度。工作原理基于能量到机械运动的转换，并带有位置控制反馈回路。部件的性能受润滑、温度和负载等因素影响。正确选择需要考虑所需的速度、扭矩、刚度和环境条件。实际性能应通过测试或制造商数据进行验证。
