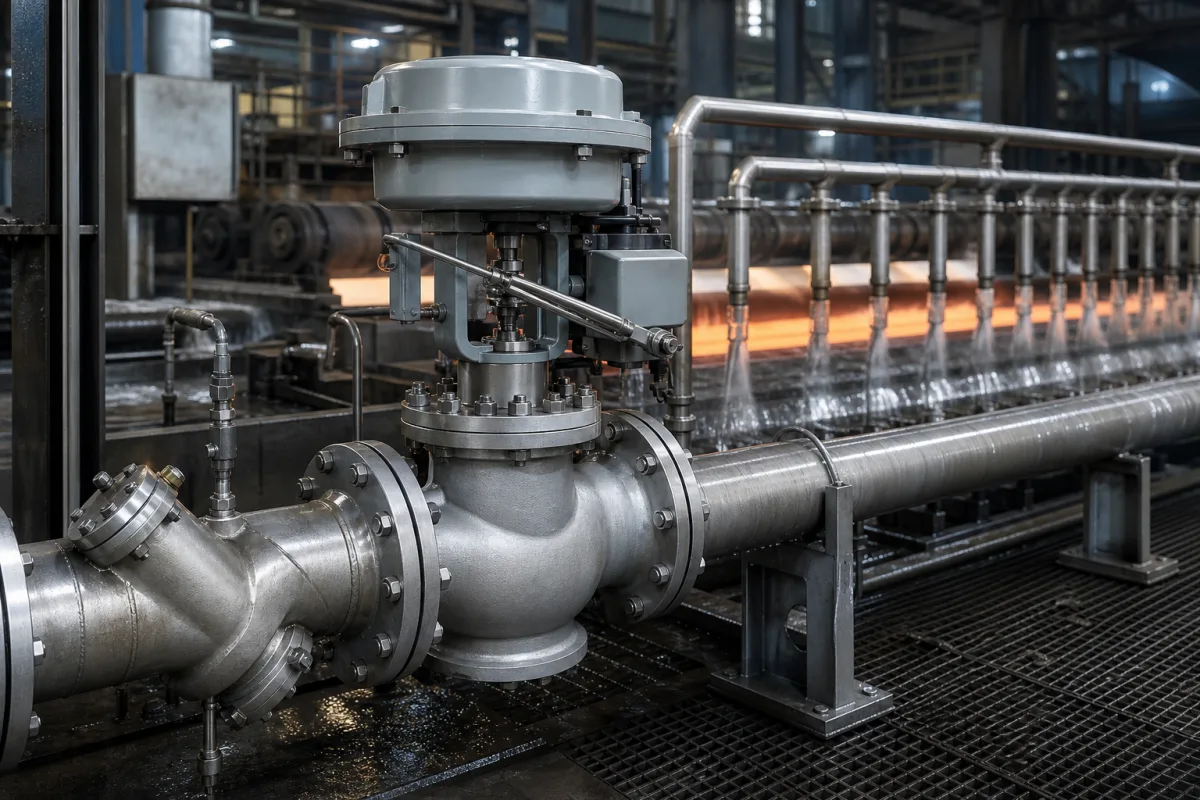

该阀门通过改变流道横截面积来调节水流量。执行器根据控制信号驱动可移动元件（如闸板、球体或隔膜）移动，改变元件位置从而改变水流阻力，进而调节体积流量。执行器接收4-20 mA信号，并在≤1.5秒内响应，将元件定位到所需设定点。阀门设计用于精确控制，精度为满量程的±2%，泄漏率≤额定Cv的0.01%，确保紧密关闭。工作压力范围1.0-1.6 MPa。该阀门适用于层流冷却系统，其中一致的水流对于温度均匀性至关重要。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 公称通径 | DN15–DN300 mm | Select based on flow rate and pipe sizeISO 6708 |
| 流量系数 | 2.5–1200 US gal/min | Determines flow capacity at given pressure dropIEC 60534-2-1 |
| 工作压力 | 1.0–1.6 MPa | Below 1.0 MPa the seat load is insufficient |
| 工作温度 | -10–80 °C | Seal material limits range |
| 泄漏率 | ≤0.01% 额定Cv的 | Class VI shutoff for tight sealingISO 5208 |
| 控制精度 | ±2% 满量程的 | Ensures precise flow regulationIEC 60534-4 |
| 响应时间 | ≤1.5 s | Full stroke from closed to openIEC 60534-4 |
| 执行器电源电压 | 24 ±10% V DC | Standard electric actuatorIEC 60534-4 |
| 控制信号 | 4–20 mA | Analog input for positionerIEC 60534-4 |
| 防护等级 | IP54–IP65 | Suitable for industrial environmentsIEC 60529 |
| 阀体材质 | WCB/CF8M | Carbon steel or stainless steelASTM A216/A351 |
| 阀座材质 | PTFE/PPL | Resistant to water and corrosionASTM D4894 |
| 重量 | 5–350 kg | Depends on size and actuator |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 0至10巴 |
| flow rate: | 0.5至50升/分钟 |
| temperature: | 0°C至120°C |
| slurry concentration: | 固体重量百分比0至5% |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
公称通径范围为DN15至DN300，依据ISO 6708。此为参考范围，实际尺寸需根据应用所需的流量和管道尺寸进行选择。
工作压力范围为1.0至1.6 MPa。请务必核实具体型号的压力等级。
标准电动执行器接受4-20 mA模拟控制信号，依据IEC 60534-4。该信号用于定位阀门，实现精确流量调节。
泄漏率≤额定Cv的0.01%，确保紧密关闭。控制精度为满量程的±2%（IEC 60534-4）。这些为参考值，请与制造商确认具体配置。
