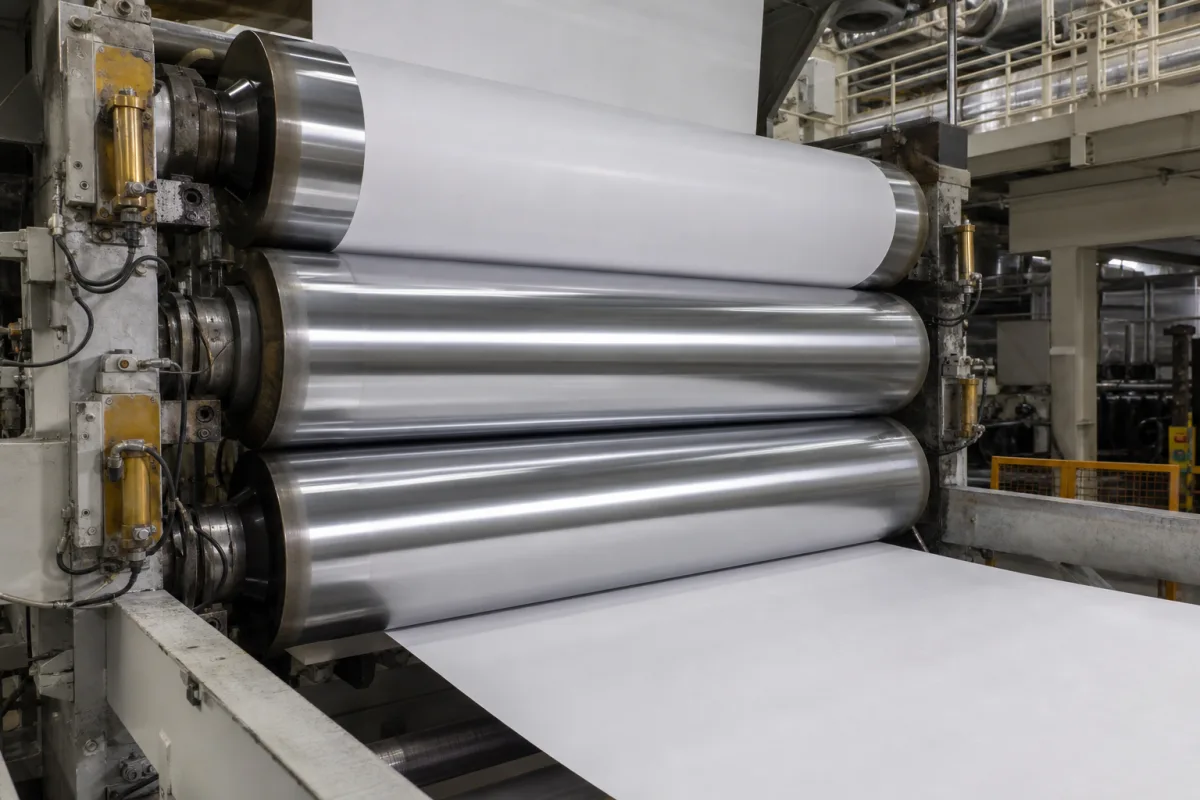

造纸机压光机

基于 CNFX 目录中多个工厂资料的聚合洞察,造纸机压光机 在 造纸 行业中通常会围绕 卷数 到 最大幅宽 进行能力评估。

技术定义与核心装配

一个典型的 造纸机压光机 通常集成 顶部凸面辊 与 中间辊。CNFX 上列出的制造商通常强调 铸铁 结构,以支持稳定的生产应用。

用于纸张表面整饰和厚度控制的多辊系统。

技术定义

压光机是造纸生产线中位于干燥部之后的关键整饰部件。它由多个垂直堆叠的辊子组成,对纸幅施加可控的压力和热量。此过程可平滑纸张表面、提高光泽度、控制厚度(定量)并增强印刷适性。现代压光机可配置多种辊型(硬辊、软辊、加热辊),以生产从新闻纸到高质量涂布纸的特定纸种。

工作原理

纸幅在可控的压力、温度和速度下,通过堆叠辊之间的压区,以改变其表面特性和厚度。

技术参数

卷数
堆叠中的总卷数
最大幅宽
最大纸张宽度容量毫米
最大线压力
每线性米最大压区压力千牛/米
最大速度
最大运行速度米/分钟
辊径
标准辊径毫米
加热系统类型
导热油、蒸汽或电加热文本
驱动功率
总装机电机功率千瓦

主要材料

铸铁 锻钢 聚氨酯 不锈钢 热油

组件 / BOM

主要压力施加装置,带凸面补偿功能
材料: 锻钢
压力分布与幅面导向
材料: 铸铁/钢
带驱动连接的基础辊
材料: 锻钢
精确辊隙压力控制
材料: 钢材/液压组件
用于热压延工艺的温度控制系统
材料: 不锈钢/导热油
保持辊隙压力在宽度方向上均匀分布
材料: 钢材/液压系统
通过堆叠方式保持卷材对齐
材料: 不锈钢/传感器
自动轴承润滑
材料: 钢材/管道

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

冷却水流量不足,低于每辊15升/分钟 热凸度发展超过0.05毫米,导致压区压力分布不均 采用带冗余冷却回路和每个辊流量传感器的闭环温度控制
纸幅水分含量变化超过目标值5.0%的±1.5% 辊面粘附物堆积导致断纸和表面缺陷 采用红外水分传感器反馈至蒸汽箱控制,并配备自动刮刀摆动系统

工程推理

运行范围
范围
线压力0.5-2.0兆帕,纸幅速度50-150米/分钟,辊温60-120°C。
失效边界
辊子挠度超过0.1毫米/米长度,压区压力超过2.5兆帕,辊面温度梯度>30°C。
赫兹接触应力超过辊子包覆材料(通常为聚氨酯或复合材料)的屈服强度,钢芯与弹性体包覆层之间的热膨胀不匹配导致分层。
制造语境
造纸机压光机 在 造纸 中会按材料、工艺窗口和检验要求共同评估。

别名与俗称

calender stack paper calender finishing calender

行业别名与关键词

该产品在 CNFX 数据库中的搜索词、别名和技术称呼。

应用匹配与尺寸矩阵

运行限制
pressure:50-300 kN/m(辊间线压力)
flow rate:100-2000 m/min(纸幅速度)
temperature:50-150°C(纸张处理的典型操作范围)
兼容性
纸种(从新闻纸到高级纸)纸板/卡纸卫生纸
不适用:磨料或金属片(会损坏辊面)
选型所需数据
  • 纸张宽度(毫米)
  • 最大运行速度(米/分钟)
  • 所需线压力(千牛/米)

可靠性与工程风险分析

失效模式与根因
辊面退化
原因:纸张污染物导致的磨粒磨损、热循环引起的微裂纹以及不当的压区压力导致表面疲劳。
轴承故障
原因:高温导致的润滑不足、热膨胀引起的对中不良以及密封件处污染物侵入。
维护信号
  • 运行期间辊子轴承出现异常振动或可闻敲击声。
  • 成品纸上出现可见的表面缺陷,如条痕、光泽度变化或压光痕。
工程建议
  • 在安装和热稳定后,使用激光工具实施精密对中程序,以防止轴承和辊子损坏。
  • 建立基于状态的润滑计划,利用油液分析和红外热成像技术监测轴承健康状况并优化润滑间隔。

合规与制造标准

参考标准
ISO 9001:2015 - 质量管理体系ANSI B11.19 - 安全防护性能标准DIN EN 10305-1 - 精密应用钢管
制造精度
  • 辊子平行度:±0.01毫米/米
  • 表面粗糙度:Ra 0.4微米最大值
质量检验
  • 硬度测试(洛氏C标尺)
  • 使用三坐标测量机进行尺寸验证

生产该产品的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

制造商列表用于前期研究和供应商能力理解,不代表认证、排名或交易担保。

采购评估维度

不是客户评论,也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
4/5
制造能力
4/5
可检验性
5/5
供应商透明度
3/5

这些分值是采购评估维度示例,不代表真实客户评分、具体国家买家反馈或实时询盘。

供应链相关产品与组件

喷雾歧管

毛布调理喷淋系统中的一种分配部件,可将水或调理剂均匀地分散在毛布表面。

查看规格 ->
喷雾喷嘴

用于造纸工艺中,将水或调节剂雾化并均匀喷洒到毛毯表面的精密组件。

查看规格 ->

常见问题

这台压光机采用哪些材料制造?

我们的压光机采用优质材料制造,包括铸铁机架、锻钢辊、聚氨酯包覆层、不锈钢部件以及用于耐用性和精确温度控制的热油加热系统。

挠度补偿系统如何提高纸张质量?

挠度补偿系统确保压力在整个纸幅宽度上均匀分布,消除厚度变化,并在整个生产过程中产生一致的纸张表面整饰效果。

润滑系统需要哪些维护?

自动润滑系统需要按照维护计划定期更换润滑油和过滤器,通常每6-12个月一次,具体取决于运行小时数和环境条件。
