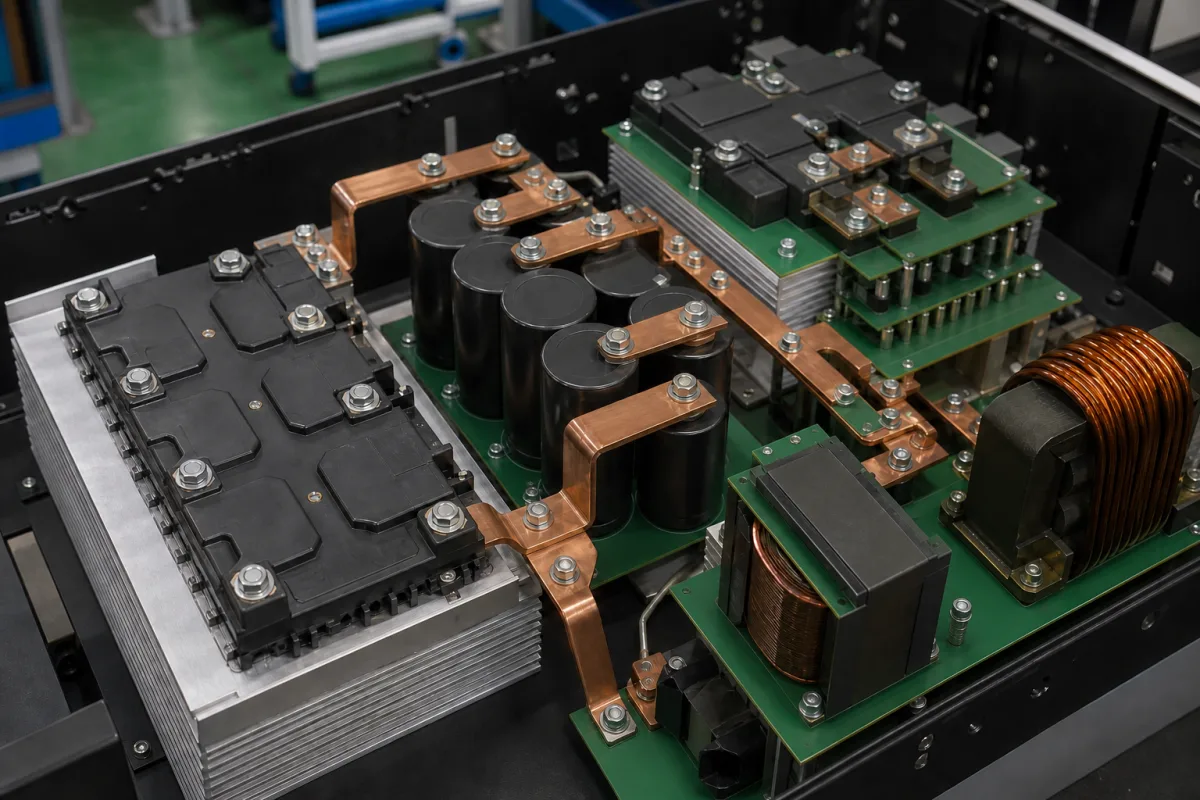

该电路通常使用半导体器件（二极管、IGBT或MOSFET）组成桥式电路。整流部分使用二极管或晶闸管将交流输入转换为直流。逆变部分随后使用功率晶体管在20–100 kHz的高频下切换该直流电，从而可以使用更小的变压器，并通过脉宽调制（PWM）实现精确的输出控制。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 额定输入电压 | 380 ±10% V AC | Three-phase; outside range may cause undervoltage/overvoltage protectionIEC 60038 |
| 额定输出电流 | 200–630 A | Continuous duty at 60% duty cycle |
| 输出电压范围 | 15–45 V DC | For MIG/MAG welding |
| 开关频率 | 20–100 kHz | Higher frequency reduces transformer size |
| 效率 | 85–95 % | At rated loadIEC 60974-1 |
| 功率因数 | 0.95–0.99 | With PFCIEC 61000-3-12 |
| 工作温度 | -10–40 °C | Derate above 40°CIEC 60974-1 |
| 存储温度 | -20–55 °C | Non-condensing |
| 相对湿度 | 20–90 % | Non-condensingIEC 60068-2-78 |
| 防护等级 | IP23–IP54 | Higher IP for harsh environmentsIEC 60529 |
| 绝缘等级 | F–H | Class H for high-temperature operationIEC 60085 |
| 冷却方式 | AF–AN | AF: forced air; AN: natural airIEC 60034-6 |
| 重量 | 15–60 kg | Depends on current rating |
| 外形尺寸（宽×深×高） | 300×500×400 – 500×700×600 mm | Varies with power |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 不适用（电子电路，无流体压力额定值） |
| other spec: | 输入电压：200-480V AC ±10%，50/60Hz；输出电流：20-400A DC（典型焊接范围）；效率：额定负载下 >85%；防护等级：IP23（典型工业室内使用） |
| temperature: | 0°C 至 40°C（工作环境温度），-20°C 至 70°C（存储温度） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
该电路将输入的交流主电源转换为直流电（整流），再转换为高频交流电（逆变），以精确控制焊接电流和电压。这使得焊接电源高效且紧凑。
额定输入电压为三相380 V AC ±10%，符合IEC 60038。额定输出电流范围为200–630 A，暂载率60%。务必确认具体型号的这些数值。
相关标准包括IEC 60038（电压）、IEC 60974-1（效率和操作温度）、IEC 61000-3-12（功率因数）、IEC 60529（防护等级）和IEC 60085（绝缘等级）。合规性需与制造商核实。
较高的开关频率（20–100 kHz）允许使用更小的变压器，并通过PWM实现更精确的控制。然而，较高的频率可能增加开关损耗，因此必须考虑效率和热管理。
