脱扣机构

基于 CNFX 目录中多个工厂资料的聚合洞察，脱扣机构 在 电气设备制造 行业中通常会围绕 额定电压 到 额定电流 进行能力评估。

技术定义与核心装配

一个典型的 脱扣机构 通常集成 双金属片 与 电磁线圈/磁力线圈。CNFX 上列出的制造商通常强调 高强度钢 结构，以支持稳定的生产应用。

断路器内部组件，用于检测异常电气条件并触发触头断开以中断电流。

查看完整规格 查看制造来源

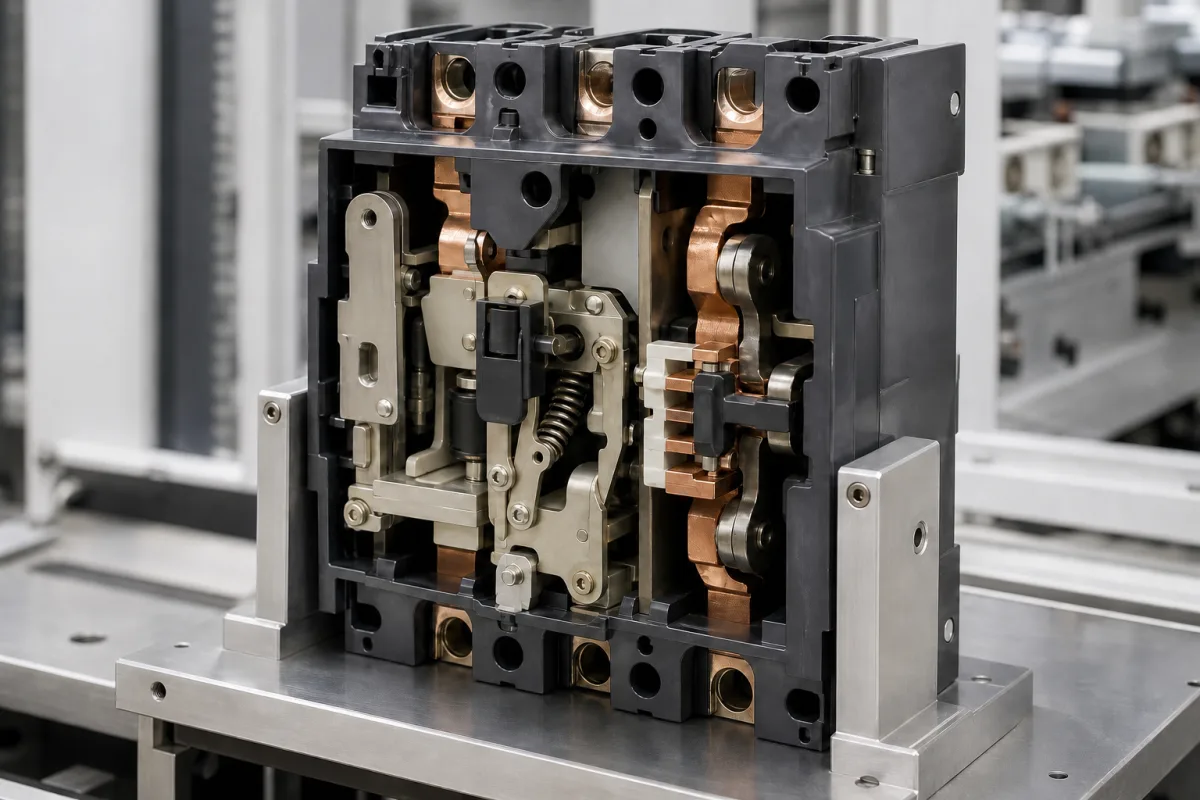

脱扣机构 的工业制造场景图
产品参考图片；具体外观与规格请向制造商确认。

产品规格

技术参数与制造背景： 脱扣机构

产品定义

脱扣机构是断路器内的关键安全组件，负责监测电流。当检测到故障条件（如过载，即持续电流超过额定值；或短路，即极高电流浪涌）时，它通过机械动作释放锁定触头闭合的锁扣，迫使触头分离，从而断开电路，停止电流流动，以防止对电气系统、布线和连接设备造成损坏，或减轻火灾危险。该机构设计在规定的电气和环境参数范围内运行，包括额定电压最高至690 V AC，额定电流最高至630 A，分断能力最高至50 kA，符合IEC 60947标准。它由高强度钢、铜合金、热双金属和模制绝缘聚合物制成，确保机械强度和热稳定性。脱扣机构有多种配置，以适应不同的断路器设计和应用，机械寿命最高达30,000次循环，电气寿命在负载下最高达5,000次循环。它可在-40°C至85°C的环境温度范围和5%至95%的非冷凝相对湿度下运行，防护等级为IP54至IP65。触发所需的脱扣力范围为5至20 N，接触电阻保持在0.5至2.5 mΩ之间。组件重量在0.5至3.5 kg之间。这些数值为参考范围；实际性能必须与制造商确认具体型号和应用。脱扣机构是确保工业和商业安装中电气安全性和可靠性的关键组件。

工作原理

该机构基于电磁和/或热膨胀原理工作。对于磁脱扣（瞬时），螺线管线圈产生与电流成正比的磁场；突然的高电流产生足够的磁力吸引衔铁，释放锁扣。对于热脱扣（延时），双金属片因持续过流而受热弯曲，最终触发锁扣释放。许多现代机构结合了热和磁元件（热磁脱扣），以提供对过载和短路两者的保护。

主要材料

高强度钢, 铜合金, 热双金属, 模塑绝缘聚合物
技术参数
参数典型区间选型说明与越界后果
额定电压230–690 V ACMaximum operating voltage of the trip mechanism.IEC 60947
额定电流16–630 AContinuous current capacity.IEC 60947
分断能力10–50 kAMaximum short-circuit current that can be interrupted.IEC 60947-2
脱扣时间0.02–0.1 sTime from fault detection to contact opening.IEC 60947-2
工作温度-40–85 °CAmbient temperature range for reliable operation.IEC 60947-1
湿度5–95 % RHNon-condensing relative humidity range.IEC 60068-2-78
防护等级IP54–IP65Protection against dust and water jets.IEC 60529
机械寿命10000–30000 次Number of operations without maintenance.IEC 60947-2
电气寿命1000–5000 次Number of operations under load.IEC 60947-2
脱扣力5–20 NForce required to actuate the trip mechanism.
接触电阻0.5–2.5 mΩMaximum resistance across closed contacts.IEC 60947-4-1
重量0.5–3.5 kgMass of the trip mechanism assembly.

区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

组件 / BOM
  • 双金属片
    通过受热弯曲检测持续过载电流，提供延时热脱扣功能
    材料： 热双金属（两种不同膨胀系数的金属材料复合而成）
  • 电磁线圈/磁力线圈
    检测瞬时短路电流；产生的磁场吸引衔铁以触发即时脱扣
    材料： 铜线，钢芯
  • 跳闸锁扣
    一种机械锁扣，用于保持断路器触点闭合；通过热元件或磁元件的动作释放，以断开电路。
    材料： 高强度钢
  • 校准调节组件
    用于对跳闸电流设定值或灵敏度进行微调
    材料： 钢材、聚合物

应用与选型

应用匹配与尺寸矩阵

运行限制
pressure:大气压至1.5巴
flow rate:不适用
temperature:-40°C 至 +85°C
兼容性
干燥空气环境洁净的电气柜室内工业场所
不适用：高湿度或腐蚀性环境（例如，海洋、化工厂）
选型所需数据
  • 额定电流（安培）
  • 系统电压（伏特）
  • 短路电流（千安）
补充技术说明

工程推理

运行范围
范围
0.5-100 A（电流传感），热磁型为额定电流的85-150%，纯磁型为200-600%
失效边界
标准设计在10,000次操作后发生机械故障，磁线圈在额定磁场强度的150%（铁磁芯约1.5 T）时饱和，热元件在130°C持续暴露下退化
由于铁芯材料在60 Hz下的磁滞损耗超过2.5 W/kg导致的电磁力减弱，枢轴点机械磨损超过0.1 mm间隙，双金属片热膨胀系数不匹配（α1-α2 > 2×10^-6 K^-1）导致校准漂移
制造语境
脱扣机构 在 电气设备制造 中会按材料、工艺窗口和检验要求共同评估。

风险、维护与标准

可靠性与工程风险分析

失效模式与根因
机械卡滞或咬死
原因：运动部件中碎屑积聚、腐蚀或缺乏润滑，导致无法正常动作。
电气触点故障
原因：触点磨损、氧化或污染，导致导电不良或误脱扣信号。
维护信号
  • 手动测试时出现异常摩擦、卡滞或响应延迟
  • 脱扣指示不一致或不稳定（例如灯光闪烁、误报警）
工程建议
  • 按照制造商规范实施定期功能测试和润滑计划，确保运动自由和触点完整性。
  • 使用防护外壳或环境控制，以尽量减少暴露于灰尘、湿气和腐蚀性介质。

合规与制造标准

参考标准
ISO 13849-1: 机械安全 - 控制系统的安全相关部件ANSI/ASME B30.2: 桥式和门式起重机（上运行桥式，单梁或多梁，上运行小车葫芦）DIN EN 60947-5-1: 低压开关设备和控制设备 - 第5-1部分：控制电路设备和开关元件 - 机电式控制电路设备
制造精度
  • 动作力：规定值的 +/-5%
  • 脱扣点重复性：设定值的 +/-0.5%
质量检验
  • 负载条件下的功能脱扣测试
  • 电气绝缘电阻测试（例如，500V DC，>1MΩ）
失效分析

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

3次和5次谐波电流总谐波失真超过15% → 双金属片热记忆效应导致在额定电流的90%时过早脱扣 → 使用调谐LC电路进行谐波滤波（在150 Hz和250 Hz时Q=50），选择热滞小于3°C的双金属材料
120 Hz共振频率下机械振动幅度大于0.5 mm → 闩锁机构在所需保持力的85%（中压断路器约8 N）时脱开 → 采用固有频率小于40 Hz的隔振安装，优化闩锁几何形状以确保啮合角大于15°

采购评估维度

不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。

技术文档
索取最新图纸、版本记录和规格书。
制造能力
核对设备、工艺边界和可追溯的生产证据。
可检验性
确认检验方法、计量设备和可追溯的检验报告。
供应商透明度
核验法人主体、地址、认证范围和直接联系人。

这些项目是采购核对事项，不代表真实客户评分、具体国家买家反馈或实时询盘。

生产 脱扣机构 的制造商

具备该产品生产能力的中国制造商与相关工厂资料。

添加你的工厂

结合厂家产品范围与来源资料比较需求，联系时说明规格、数量和交期。

采购询盘

请求制造能力信息关于 脱扣机构

说明目标数量、应用场景、交期和关键技术要求，用于准备 RFQ 或供应商评估。

这条消息去哪
直达 CNFX 编辑台；若该产品已关联到已认领档案的工厂，也会同时通知它。不会群发给一堆供应商。
你的信息不外流
我们不出售、不出租询盘数据，也不会把你加进营销邮件列表。只用于回复这一条询盘。
不抽佣、不做中间商
CNFX 是目录方。我们不从任何订单里抽成，也不会代供应商谈判。
询盘需要哪些信息
请说明产品规格、数量、目的地和目标交期，便于明确采购需求。

你的商务信息仅用于处理本次请求。

谢谢，信息已发送。
提交失败，请稍后重试；如果反复失败，请直接发邮件到 [email protected]。

常见问题

脱扣机构在断路器中的作用是什么？

脱扣机构检测过载或短路等异常电气条件，并通过机械动作使断路器触头断开，中断电流，以保护电气系统和连接设备。

脱扣机构的典型额定电压和电流范围是多少？

根据目录参考，额定电压范围为230至690 V AC，额定电流范围为16至630 A，符合IEC 60947。这些是参考范围；实际值必须针对具体型号确认。

热磁脱扣机构如何工作？

它结合了用于热过载保护（延时）的双金属片和用于磁短路保护（瞬时）的螺线管。热元件响应持续过流，而磁元件响应高电流浪涌。

脱扣机构适用哪些标准？

相关标准包括IEC 60947（低压开关设备）、IEC 60947-2（断路器）和IEC 60529（防护等级）。这些标准作为验证参考；合规性必须与制造商确认。
