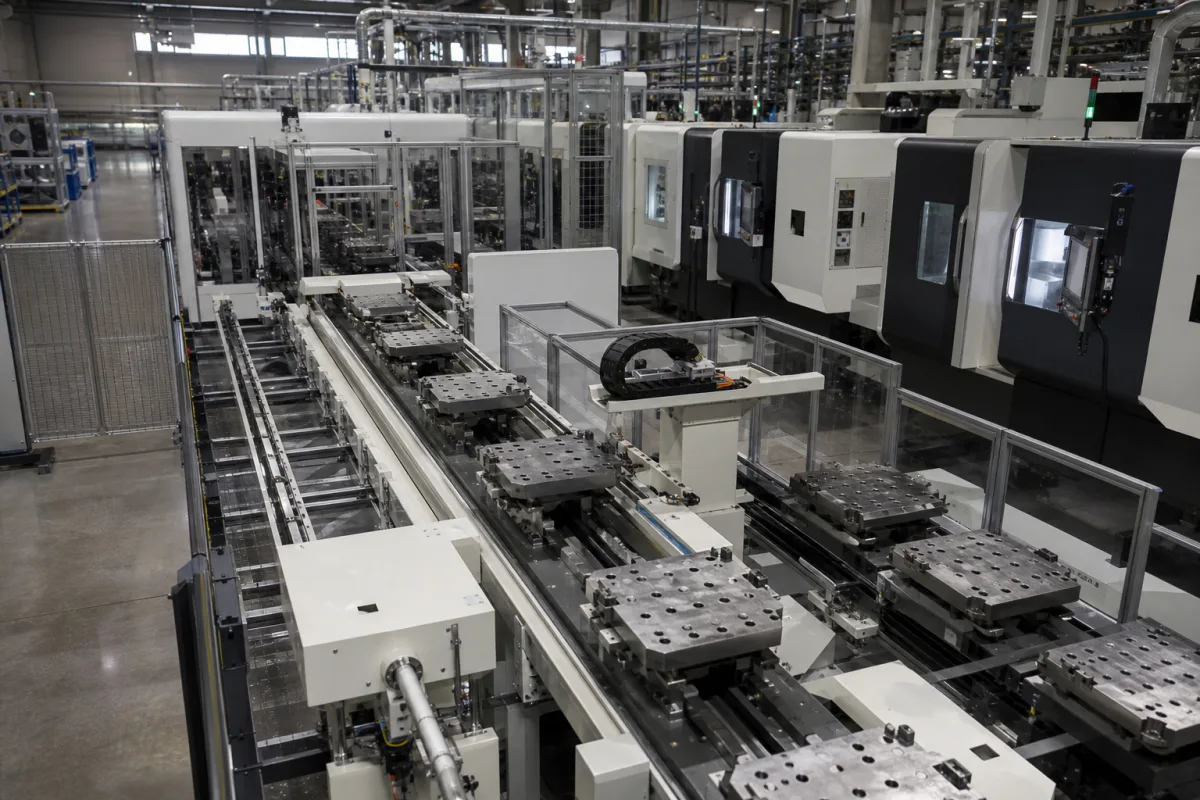

该系统通常使用伺服电机或直线执行器沿导轨或输送机移动托盘。托盘交换机构（通常带有液压或气动夹紧）将托盘牢固锁定在加工位置。可编程逻辑控制器（PLC）协调顺序：空托盘装载毛坯铝工件，运输至CNC机床，精确对准并夹紧进行加工，然后与完成加工的托盘交换，以保持不间断运行。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 托盘尺寸 | 400–800 mm | Square pallets; larger sizes available on request |
| 托盘承载能力 | 500–2000 kg | Max load per pallet |
| 定位精度 | ±0.02 mm | Repeatability at pallet exchange |
| 托盘交换时间 | 15–30 s | Time to swap pallet in machining area |
| 托盘工位数 | 2–12 站点 | Configurable based on cell layout |
| 工作压力 | 0.6–0.8 MPa | Pneumatic system; below 0.6 MPa may cause clamping issues |
| 供电电压 | 24 ±10% V DC | For sensors and control |
| 工作温度 | 5–45 °C | Non-condensing environment |
| 防护等级 | IP54–IP65 | For electrical enclosuresIEC 60529 |
| 托盘夹紧机构 | Hydraulic/Mechanical | Ensure compatibility with machine tool |
| 系统重量 | 1500–3500 kg | Depending on configuration |
| 控制接口 | PROFINET/EtherNet/IP | Other protocols availableIEC 61158 |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 不适用（气动/液压系统：典型值 0.5-0.8 MPa） |
| other spec: | 最大有效载荷：500-2000 kg（可配置），定位精度：±0.5 mm，循环时间：15-45 秒/托盘，电源：400V/三相/50-60Hz |
| temperature: | 5°C 至 40°C（运行），-10°C 至 50°C（存储） |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
标准托盘为方形，尺寸范围为400至800毫米。可应要求提供更大尺寸。请务必与制造商确认您应用的确切尺寸。
托盘交换时的重复定位精度为±0.02毫米。该值为参考值；请验证具体型号和安装的实际精度。
系统支持PROFINET和EtherNet/IP，符合IEC 61158。也可能提供其他协议；请与制造商确认兼容性。
气动系统的工作压力为0.6至0.8兆帕。低于0.6兆帕可能导致夹紧问题。请确保您的供气满足此范围。
