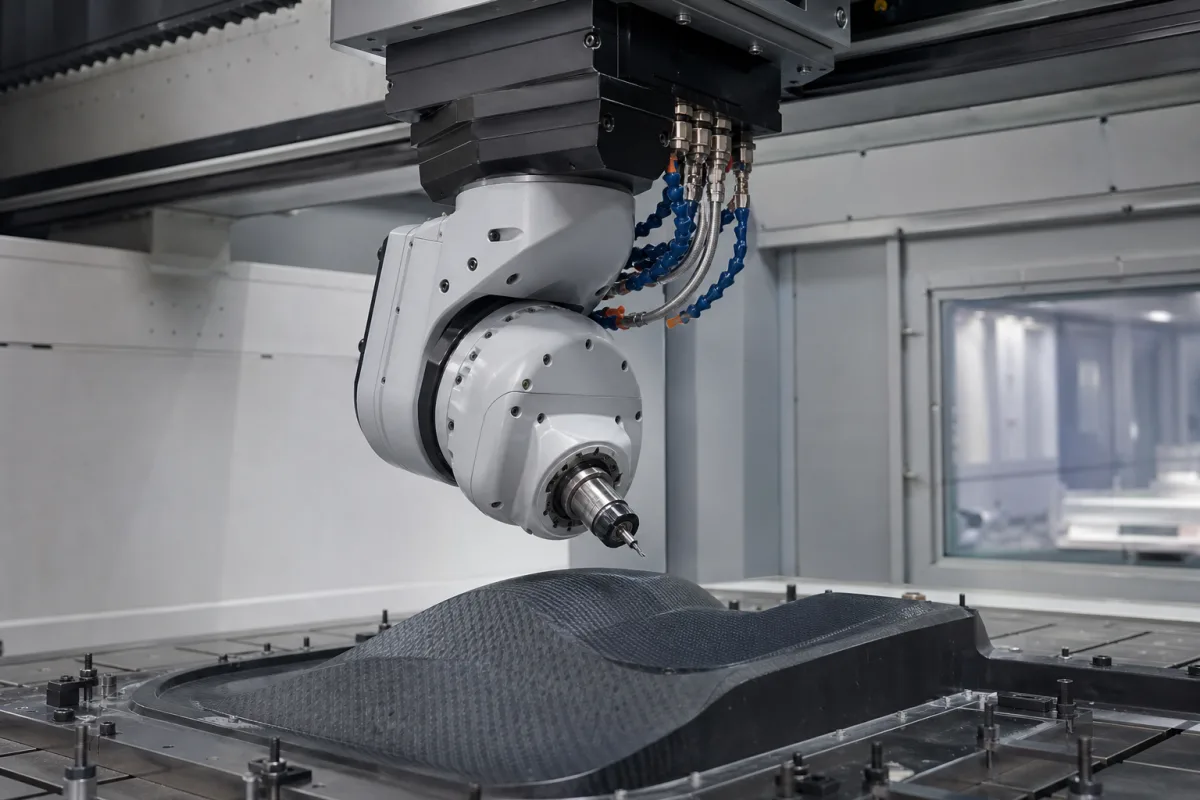

多轴CNC雕刻机主轴头

多轴CNC雕刻机主轴头是工业CNC雕刻系统的关键部件。它是一个电动主轴组件，负责沿多个轴（通常为X、Y、Z，以及常用于旋转运动的A、B或C轴）夹持、旋转并精确定位切削刀具（如立铣刀、钻头和雕刻刀）。这使得在木材、塑料、复合材料和非铁金属等材料上进行复杂的3D轮廓加工、雕刻、钻孔和铣削操作成为可能，将数字刀具路径转化为物理切削。主轴头安装在机器的多轴龙门架或机械臂上，通过集成电动主轴电机或通过皮带/皮带轮系统由外部电机接收旋转动力。CNC控制信号命令伺服或步进电机沿线性轴移动主轴头，并通常围绕附加轴旋转，使切削刀具能够从不同角度接触工件。典型主轴转速范围为18,000至24,000 RPM，主轴功率范围为5.5至15 kW。刀具接口遵循ISO 7388，采用ISO 30至ISO 40锥度。主轴跳动按ISO 230-1规定为≤0.005 mm，定位精度按ISO 230-2规定为±0.02 mm。工作电压为380–480 V AC，符合IEC 60038，冷却方式包括水冷或油冷。最高工作温度为40–60 °C，防护等级为IP54–IP65，符合IEC 60529。主轴壳体材料通常为灰铸铁（GG25）或球墨铸铁（GJS500），符合DIN 1691，主轴头重量范围为150至350 kg。这些规格为参考范围；在采购前，请与法定制造商或供应商核实具体型号的值和标准。

主轴头从集成电动主轴电机或通过皮带/皮带轮系统从外部电机接收旋转动力。它安装在机器的多轴龙门架或机械臂上。CNC控制信号命令伺服或步进电机沿线性轴（X、Y、Z）移动主轴头，并通常围绕附加轴（例如A轴倾斜、B轴旋转、C轴回转）旋转。这种多轴运动与刀具的高速旋转（通常为18,000–24,000 RPM）相结合，使切削刀具能够从不同角度接触工件，执行复杂的3D加工操作。冷却系统（空气或液体）管理主轴轴承和电机的热量。
