用于泄漏测试自动化的集成控制与监控系统

查看完整规格查看制造来源

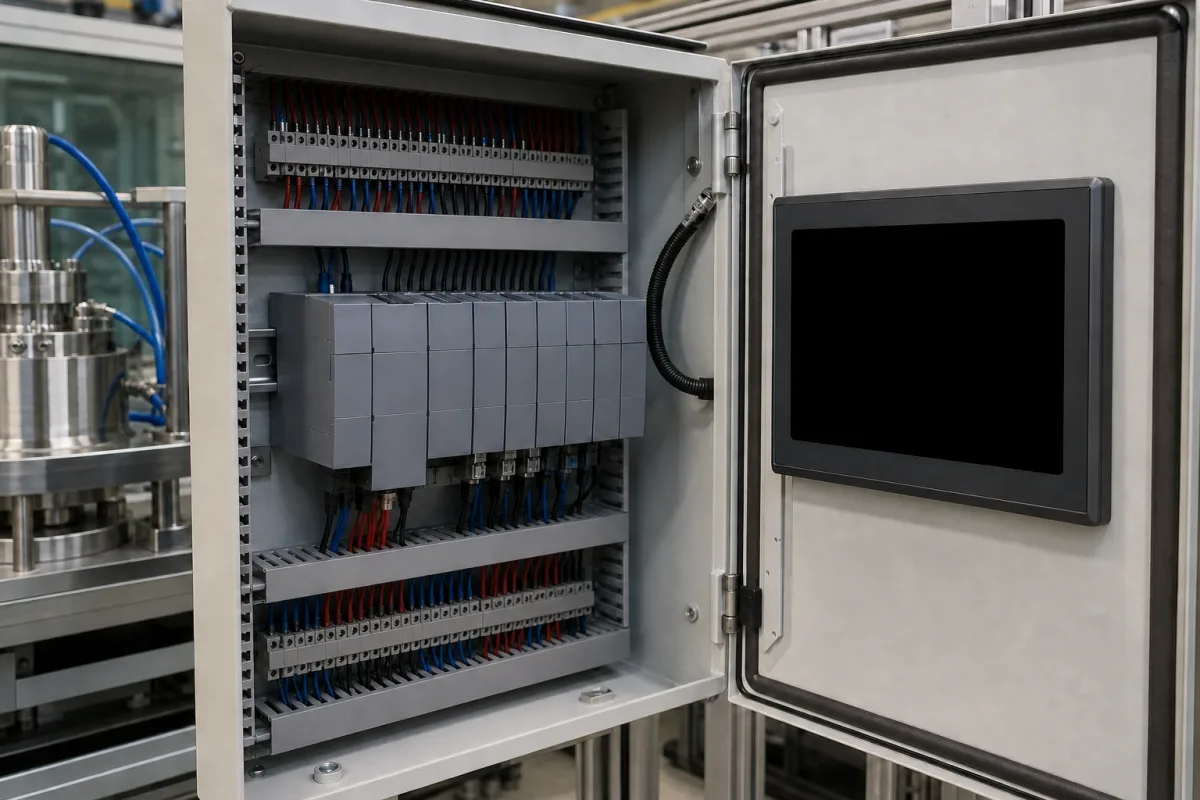

PLC控制器与HMI 的工业制造场景图 — 产品参考图片；具体外观与规格请向制造商确认。

产品规格

技术参数与制造背景： PLC控制器与HMI

产品定义

本产品是集成的PLC（可编程逻辑控制器）和HMI（人机界面）系统，作为泄漏测试模块中的中央控制单元。它负责执行测试序列、监控传感器输入、控制执行器，并为操作员提供测试配置和结果显示的界面。PLC运行编程逻辑来管理泄漏测试过程，而HMI为操作员提供可视化界面，用于监控状态、设置参数和查看结果。PLC处理来自压力传感器、流量计和位置传感器的输入信号，然后输出控制信号到阀门、泵和其他执行器，以执行精确的泄漏测试循环。系统采用塑料外壳，配有金属安装支架，包含电子元件。关键参数包括：工作压力1.0–1.6 MPa，供电电压24 V DC ±10%（依据IEC 61131-2），功耗15–60 W（取决于I/O配置），工作/存储温度范围-40至85 °C（依据IEC 60068-2-1/2）。相对湿度范围10–95%无冷凝（依据IEC 60068-2-78）。防护等级为IP54–IP65（适用于面板安装HMI，依据IEC 60529）。模拟输入分辨率12–16位，数字I/O数量16–32，通信接口包括Ethernet/IP、Profinet和Modbus TCP（依据IEC 61158）。HMI屏幕尺寸7–15英寸，分辨率800×480至1920×1080像素。重量2–5 kg，尺寸（宽×高×深）200×150×60至400×300×100 mm。所有数值均为参考范围，必须与法定制造商或供应商核实具体型号和应用的实际值。

工作原理

PLC执行存储的程序以排序泄漏测试过程。它读取来自传感器（压力、流量、位置）的模拟和数字输入，并与设定值进行比较。根据逻辑，它激活输出以控制阀门、泵和执行器。HMI与PLC通信，显示实时数据，允许参数更改，并显示测试结果。系统按循环运行，包括加压、稳定、测量和排气，PLC确保时序和安全联锁。

主要材料

电子元器件, 塑料外壳, 金属安装支架

技术参数

参数	典型区间	选型说明与越界后果
工作压力	1.0–1.6 MPa
电源电压	24 ±10% V DC	Wide-range input for industrial stabilityIEC 61131-2
功耗	15–60 W	Depends on I/O configuration
工作温度	-40–85 °C	Extended range for harsh environmentsIEC 60068-2-1/2
存储温度	-40–85 °C	Same as operating rangeIEC 60068-2-1/2
相对湿度	10–95 % RH	Non-condensingIEC 60068-2-78
防护等级	IP54–IP65	For panel-mounted HMIIEC 60529
模拟量输入分辨率	12–16 bit	Higher resolution for precise leak testing
数字量I/O点数	16–32	Configurable inputs/outputs
通信接口	1–2	Ethernet/IP, Profinet, Modbus TCPIEC 61158
HMI屏幕尺寸	7–15 英寸	TFT color display
HMI分辨率	800×480–1920×1080 像素	Higher resolution for detailed graphics
重量	2–5 kg	Depending on configuration
外形尺寸（宽×高×深）	200×150×60–400×300×100 mm	Panel cutout varies

区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。

组件 / BOM

PLC中央处理器模块
执行控制逻辑并处理输入/输出信号
材料：电子元器件、塑料外壳
人机界面触摸屏
提供可视化界面和操作员输入功能
材料：玻璃、塑料、电子元器件
通信模块
实现与其他设备和系统的数据交换
材料：电子元器件、塑料外壳
电源供应单元
为所有组件提供稳压电源
材料：电子元器件、金属外壳

应用与选型

应用匹配与尺寸矩阵

运行限制

pressure:	0至10巴（传感器输入范围），0至100巴（系统控制能力）
flow rate:	0.1至100升/分钟（泄漏测试流量范围）
temperature:	0°C至50°C（工作温度），-20°C至70°C（储存温度）
slurry concentration:	最高20%固体体积比（适用于兼容介质）

兼容性

压缩空气/干燥气体液压油（矿物油基）水/乙二醇混合物

不适用：高腐蚀性化学品（例如浓酸、强氧化剂）

选型所需数据

所需最大测试压力（巴）
所需泄漏检测灵敏度（立方厘米/分钟）
需控制的测试站数量

补充技术说明

工程推理

运行范围

范围

0-16巴绝对压力，0-60°C环境温度，85-264伏交流输入电压

失效边界

压力传感器过载压力为25巴，CPU热关断温度为85°C，电源故障电压为300伏交流

压阻式传感器膜片屈服应力为25兆帕，半导体结热失控温度为150°C，电解电容器介质击穿电压为400伏

制造语境

PLC控制器与HMI 在机械和设备制造中会按材料、工艺窗口和检验要求共同评估。

风险、维护与标准

可靠性与工程风险分析

失效模式与根因

通信故障

原因：网络电缆损坏、电磁干扰或IP配置错误，导致PLC与HMI之间的数据交换中断。

存储器损坏

原因：电源浪涌、不当关机或固件错误，导致程序逻辑或HMI屏幕数据丢失。

维护信号

HMI屏幕冻结或显示'通信错误'信息
PLC状态LED显示异常模式（例如常亮红色/闪烁）

工程建议

定期备份PLC程序与HMI配置，使用版本控制并异地存储。
安装不间断电源（UPS）和浪涌保护器，并保持正确接地，以防止电气损坏。

合规与制造标准

参考标准

ISO 13849-1: 机械安全 - 控制系统的安全相关部件ANSI/ISA-95.00.01: 企业-控制系统集成CE标志（欧盟低电压设备指令2014/35/EU）

制造精度

外壳防护等级: IP65（防尘且防喷水）
电气连接紧固扭矩: 规定值的±10%

质量检验

功能安全测试（依据ISO 13849验证安全功能）
环境应力筛选（温度循环与振动测试）

失效分析

FMEA · 风险与缓解

诱因 → 失效模式 → 工程缓解

24伏直流电源纹波超过500毫伏峰峰值 → 模拟输入信号损坏导致误泄漏检测 → 在电源入口处使用100微亨电感和470微法电容的LC滤波器

RS-485通信线路阻抗不匹配导致信号反射 → HMI-PLC数据包丢失率超过5% → 在两端使用120欧姆终端电阻并采用双绞屏蔽线

采购评估维度
