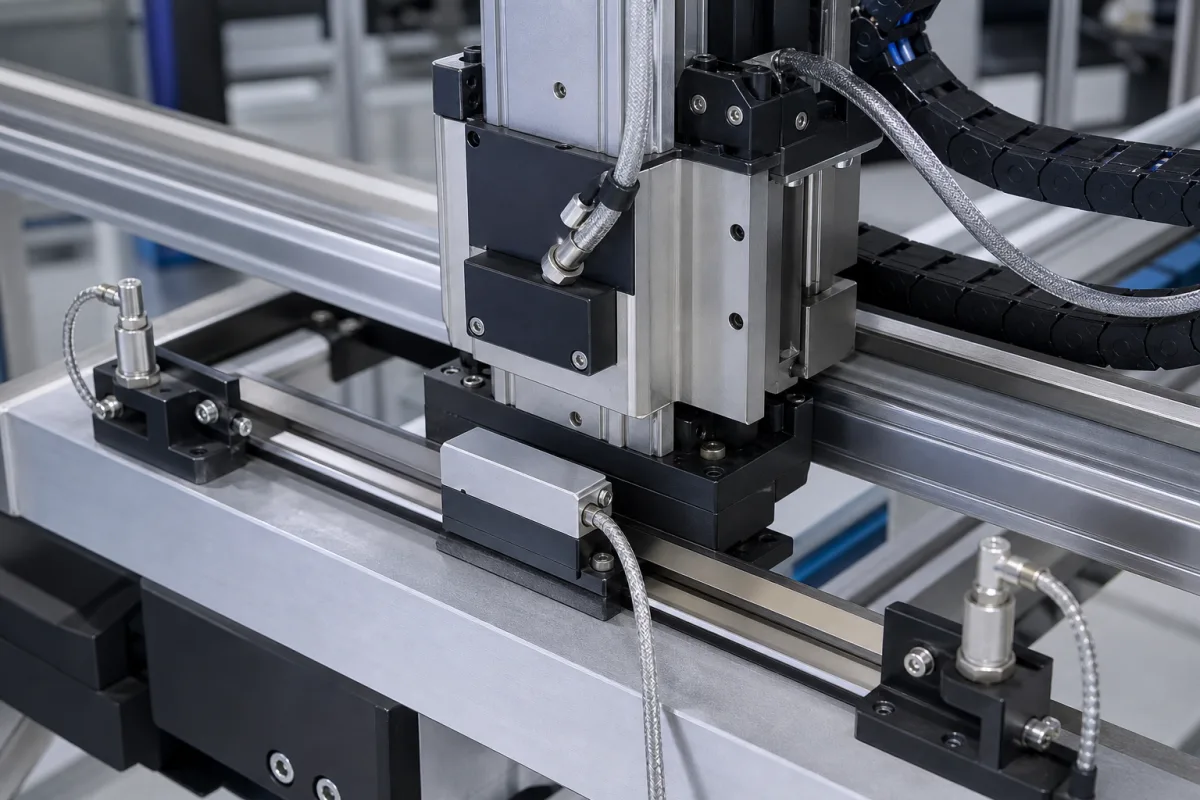

位置传感器

位置传感器是X-Y龙门系统中的关键组件，能够实时反馈龙门运动元件沿X轴和Y轴的精确坐标。它们实现精确定位控制、运动跟踪和自动化对准操作，对于制造精度至关重要。这些传感器将机械位移转换为电信号，由系统控制单元处理以确定精确坐标。典型技术包括光学编码器、线性可变差动变压器（LVDT）、霍尔效应传感器和电容传感。传感器外壳采用不锈钢或铝制，内部包含电子传感元件、陶瓷基板和铜线。测量范围0至1000毫米，分辨率0.001至0.01毫米，精度±0.01至±0.05毫米，重复性±0.005至±0.02毫米。输出信号可为模拟（4-20 mA、0-10 V DC）或数字（SSI、CANopen）。电源电压24 V DC ±10%，具有反极性保护和过压保护。工作温度-20至+85 °C，可选扩展范围-40至+105 °C。防护等级IP54至IP67，符合IEC 60529。传感器类型包括磁致伸缩、感应和光学。外壳材料为铝或不锈钢，重量0.5至2.5千克，取决于长度和材料。这些传感器用于机械和设备制造，特别是在需要精确定位的应用中，如半导体制造。选择位置传感器时，需考虑测量范围、分辨率、精度、重复性、输出信号兼容性、电源电压、工作温度、防护等级、传感器类型、外壳材料和重量。务必与法定制造商或供应商核实具体型号的值和标准，因为所列参数为典型范围，可能因具体型号或应用而异。

位置传感器通过将机械位移转换为电信号来工作。常见技术包括光学编码器（利用光模式测量位置）、LVDT（利用电磁感应）、霍尔效应传感器（检测磁场变化）和电容传感器（测量电容变化）。传感器的传感元件检测运动部件的位置，并产生与位移成比例的信号。然后，控制单元处理该信号以确定精确坐标。技术选择取决于所需分辨率、环境条件和接口兼容性等因素。传感器必须正确安装和校准，以确保读数准确。
