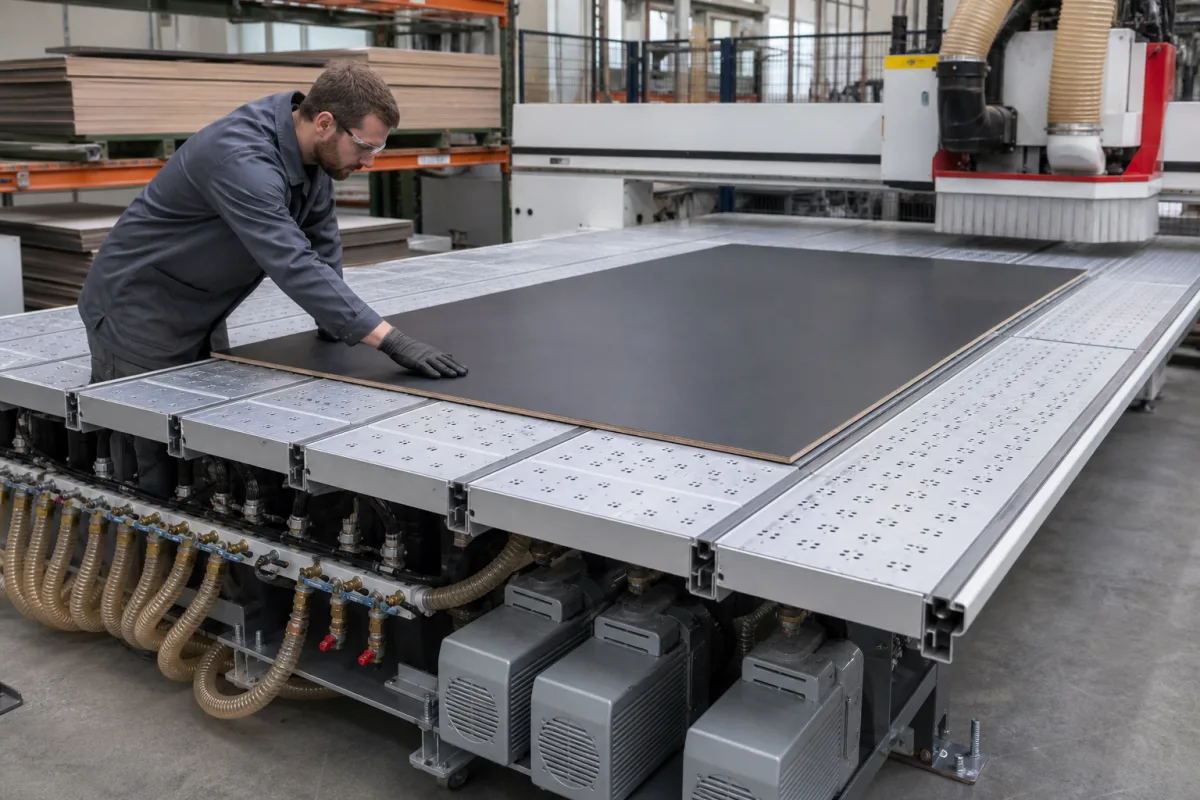

真空台在机床上管什么
从台面到真空泵的五个部分
真空泵、过滤器和电控通常随机床或单独配套，下表只列台面本身和紧贴它的管路部件。
左右滑动查看完整表格 →
| 部件 | 作用 | 材料与配置 |
|---|---|---|
| 台面（垫板、格栅板或打孔板） | 直接承托并吸住板材。透气垫板式台面靠整块MDF透气；格栅式在MDF上铣出小方格，部分方格中心钻孔通真空[2]；蜂窝台面在上蒙皮上打吸孔，Haxcore 标准孔径1.5 mm、孔距15 mm[5]。 | 中密度纤维板（MDF）垫板[2]；或铝蒙皮＋铝蜂窝芯＋环氧胶粘接的夹层板，表面硬质阳极氧化（Haxcore，蒙皮标准厚2 mm）[5] |
| 气室与分区风道 | 把真空从抽气口均匀送到台面下方。透气垫板式用与工作区等大的托盘作气室[2]；银美的蜂窝平台专利用上下两层风道框架给蜂窝芯导气，并用支撑条把平台分成两个以上独立工作区[6]。 | 托盘式气室按机床结构制作；蜂窝平台的蜂窝芯优选铝制[6] |
| 抽气口与吸孔阀 | 台面底板上的抽气孔接风管通往真空泵[6]。Thermwood 专利在垫板上布置约1英寸的吸气口，每个口装可翻转的单向阀，翻过来平齐时导通，翻回去时封住并凸出台面，兼作定位标记[3]。 | Thermwood 专利所述阀体为热塑性弹性体（如聚氨酯），封闭件为多孔青铜，阀片为橡胶或聚氨酯[3] |
| 密封条与胶垫 | 把格栅分区隔开、减少漏气。格栅台面在沟槽里嵌橡胶管分隔区段[2]；Thermwood 专利在各层板之间设周边密封[3]；施迈茨VCBL-K1吸块的上下胶垫分别吸住工件和条形台，可免工具更换[4]。 | 橡胶管、橡胶或聚氨酯密封件；吸块胶垫为施迈茨备件[2][3][4] |
| 分区阀 | 决定哪些区域通真空。格栅台面用PVC管路和手动阀分区[2]；施迈茨吸块可选触碰阀，用不着的吸块留在台上也不漏气[4]；科雷开料机专利用滑块上的磁片吸起分气孔的磁性堵头，滑块挪开后堵头自动封孔[7]。真空度本身由泵和漏气量决定。 | PVC管路配手动阀[2]；磁性堵头下部带密封圈[7] |
台面、泵和真空度：能查到的实际数值
真空台多随机床定制，公开的数值集中在泵量、台面构造和真空度上。表中写了数值的都注明出处；只写选法的项目，按机床和车间条件定。
左右滑动查看完整表格 →
| 参数 | 资料与范围 | 选型含义 |
|---|---|---|
| 台面尺寸 | 跟随机床工作区。Becker 选泵表按 4×8 ft（约1220×2440 mm）、5×10 ft、5×12 ft、5×20 ft 四档列出[1]；Haxcore 的打印机真空台按客户机架定做尺寸[5]。 | 面积直接决定泵量，询价时写工作区尺寸，而非整机外形尺寸。 |
| 台面承载与刚度 | Haxcore UV平板打印机真空台：30 kg压力下挠度小于0.1 mm[5]。 | 开料机台面的承载由机床床身决定，按最重的板材或工装向机床厂提出。 |
| 真空度 | WOODWEB 收录的 Camaster 来信：容积式真空泵可达28–29 inHg（约95–98 kPa 真空），旋涡（再生）风机约10–12 inHg（约34–41 kPa 真空）[9]。 | 台面实际真空度取决于漏气量，同一台泵在铺满板材和只放小件时差别很大。 |
| 压紧力 | 按“压差×零件下方密封面积”计算。例：600×400 mm 零件（0.24 m²），压差95 kPa时约22.8 kN，压差34 kPa时约8.2 kN（据[9]的真空度换算）。 | 零件越小，密封面积越小，压紧力下降得越快，这也是小件容易被刀具带走的原因。 |
| 平面度 | Haxcore 蜂窝真空台平面度小于0.3 mm，常可达0.1 mm[5]；MDF 垫板用久不平时重新铣平[9]。 | 影响铣削深度一致性和打印喷头间距，订货时写明在多大面积内测量。 |
| 台面表面 | Haxcore 铝蜂窝台面为硬质阳极氧化[5]；MDF 垫板为易耗件，铣平后使用[9]。 | 按台面形式约定表面要求；粗糙度通常随加工方式写入验收条件。 |
| 使用环境温度 | 按车间条件和真空泵样本选定。 | 真空泵的散热和进气温度限制以泵厂样本为准，放在机床下方时注意通风。 |
| 防护等级 | 按泵电机和电控柜所在位置选定。 | 台面本身是机械件；防护等级针对真空泵电机和分区阀的电磁线圈。 |
| 电源 | 按车间供电和泵电机选定。WOODWEB 的讨论提到，在220 V单相上运行10 hp风机启动电流很大[9]。 | 大泵量配置一般用三相电，提前确认车间容量。 |
| 真空泵功率 | Woodshop News：整张透气垫板式台面需要20–25 hp（约15–19 kW）的真空泵[2]；WOODWEB 所引 Camaster 建议4×8台面用5–7.5 hp容积式泵，或20–25 hp旋涡风机[9]。 | 同样面积下，容积式泵功率小但价格高，旋涡风机反之；两台小泵分区运行，做小件时可只开一台[2]。 |
| 台面重量 | Haxcore 铝蜂窝真空台每平方米25–35 kg[5]。 | 打印机和切割机的龙门、机架按台面重量校核。 |
| 台面材料 | MDF 垫板[2]；铝蒙皮＋铝蜂窝芯夹层板[5]；施迈茨VCBL-K1吸块主体为塑料，另有铝制型号VCBL-K1-HD[4]。 | 按加工方式选：铣削会切到台面的用可铣平的垫板，打印和刀切用铝蜂窝板。 |
四种台面，适合的零件各不相同
真空台的叫法很多：真空台、真空吸附台面、真空吸附平台、真空工作台，指的都是这一类台面。真正决定用法的是台面形式。
左右滑动查看完整表格 →
泵量先按台面面积估，再按漏气留余量
Becker 的选泵表以海平面为前提：4×8 ft 台面需176 CFM，5×10 ft 需275 CFM，5×12 ft 需330 CFM，5×20 ft 需550 CFM；条形台加吸块的配置为66 CFM。Becker 说明该表只用于估算，具体台面要由其工程人员匹配[1]。
换算成公制：每平方英尺5.5 CFM约合每平方米100 m³/h，一张1220×2440 mm的台面约需300 m³/h。阿特拉斯·科普柯的木工应用页给出的量级相近：工作台少时泵量约200–300 m³/h，集中供多台工作台的泵可达800–900 m³/h[1][8]。
泵型也影响结果。容积式泵（旋片、爪式）真空度高、单位功率抽气量小；旋涡风机抽气量大、真空度低[9]。透气垫板加小零件的组合漏气最多，选旋涡风机时功率要放足；多台机床共用时，可比较每台配泵和集中真空站两种做法[8]。
向机床厂或泵厂询价时，一次给出：工作区尺寸、台面形式、板材种类和厚度、最小零件尺寸、是否排版开料、要分几个区、车间海拔和供电；并请对方书面写明泵型号、额定抽气量、在这张台面上能保持的真空度，以及噪声和过滤配置。
小件吸不住：先封空区，再改切割顺序
透气垫板上没有板材的地方会持续漏气。常见做法是用6 mm左右（1/4英寸）的胶合板、塑料板或橡胶地垫盖住空区[2]；MDF垫板四周的侧边也要封住[9]。
分区比盖板更彻底。格栅台面用手动阀关掉不用的区域[2]；Thermwood 专利把垫板改成一排可翻转的单向阀，只打开零件下方的吸气口，专利称这样可显著降低压紧所需的能耗[3]；科雷的开料机专利让滑块走到哪里，哪个分气孔才被磁力打开[7]。
切割顺序同样有效。WOODWEB 讨论中有用户建议先切小件、后切大件，让真空在刀具走向大件时仍保持足够；三聚氰胺饰面板比素面MDF漏气少，弯曲变形的板材容易移位[9]。
UV平板打印机的铝蜂窝真空台
佛山银美的蜂窝真空吸附平台专利描述了这类台面的结构：上面板开吸气孔，中间是铝蜂窝芯和分层风道框架，底板开抽气孔接风管和风泵；支撑条把大平台分成几个独立工作区，平台用于平面打印机、皮革切割机和丝网印刷机[6]。
Haxcore（苏州昆山）公开的UV平板打印机真空台为2 mm铝蒙皮、铝蜂窝芯、环氧胶粘接，硬质阳极氧化，带封边；平面度小于0.3 mm、常达0.1 mm；可按客户提供的机架调整，用胶合板箱包装。该厂建议尽量按偶数块订货，以免台面划伤[5]。
关联的应用系统与部件
以下入口来自产品关系，用于继续查阅；具体机型的装配和兼容性仍需对应型号资料。
应用系统
关联部件
资料来源与适用范围
核对日期：2026-10-17。泵量数据来自泵厂 Becker 和阿特拉斯·科普柯的应用页，台面结构来自施迈茨、Haxcore 产品页和三份专利；真空度和功率经验值出自 Woodshop News 专栏和 WOODWEB 论坛汇编，属于用户经验，按具体设备再定。
- Becker Pumps：Pump Sizing for CNC Router Tables每平方英尺5.5 CFM的估算规则、四档台面和条形台的泵量表、海平面前提和泵型；用于配泵小节和参数表。
- Woodshop News：Get a grip: hold-down methods for CNC routers（A.J. Hamler，2014年11月）透气MDF垫板、20–25 hp泵、空区遮盖、格栅分区与手动阀、双泵和吸块；用于台面形式和小件小节。
- US 6,089,801 A：Machine tool with improved workpiece holddown system（Thermwood，2000年授权），Google Patents可翻转单向阀吸气口、约1英寸口径、阀体与密封材料、节能说法；用于部件表和小件小节。
- 施迈茨（Schmalz）中国官网：真空吸块 VCBL-K1单气路条形台吸块的夹持原理、140×115 mm 下吸盘、塑料主体、选配触碰阀、免工具换胶垫；用于台面形式与部件表。
- Haxcore：UV Flatbed Printer Vacuum Table 产品页蜂窝真空台构造、1.5 mm/15 mm 吸孔、平面度、挠度、每平方米重量、应用和包装；用于蜂窝台小节和参数表。
- CN204585040U 一种新型蜂窝结构真空吸附平台（佛山银美），Google Patents蜂窝真空吸附平台的面板、蜂窝芯、风道框架、底板和分区结构及应用设备；用于部件表和蜂窝台小节。
- CN217096571U 开料机（佛山市科雷数控机械），Google Patents导轨气室、磁性堵头和滑块组成的分区真空台面；用于分区阀说明。
- 阿特拉斯·科普柯：木工业真空解决方案（繁体中文页）少量工作台与集中供真空的泵量量级、使用点泵与集中式泵的区别；用于配泵小节。
- WOODWEB Knowledge Base：Understanding CNC Vacuum Needs（2010年5月）论坛问答汇编，含 Camaster 来信给出的容积式泵与旋涡风机真空度、功率建议，以及垫板铣平、封边、切割顺序经验；用于参数表和小件小节。
