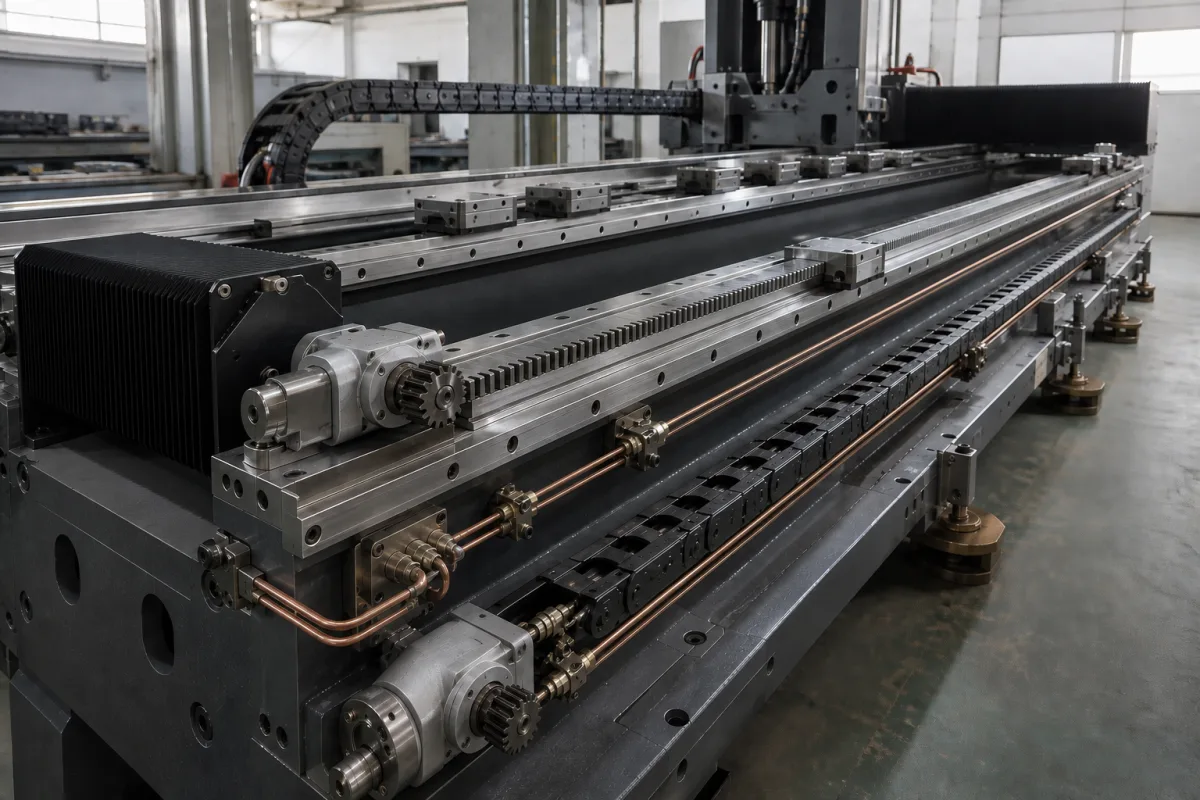

系统通过将驱动电机的旋转运动转换为沿导轨的线性运动来工作。驱动机构（滚珠丝杠、皮带或直线电机）沿精密研磨导轨移动滑架或滑块。线性轴承或循环滚珠系统在保持对齐的同时最小化摩擦。编码器的位置反馈确保精确定位和速度控制。
| 参数 | 典型区间 | 选型说明与越界后果 |
|---|---|---|
| 行程长度 | 500–3000 mm | Custom lengths available |
| 最大速度 | 1–2 m/s | Higher speeds may reduce positioning accuracy |
| 最大加速度 | 5–10 m/s² | Depends on motor torque and load |
| 定位精度 | ±0.02–±0.05 mm | With linear encoder feedbackISO 230-2 |
| 重复定位精度 | ±0.01–±0.02 mm | UnidirectionalISO 230-2 |
| 最大负载 | 100–500 kg | Depends on configuration and speed |
| 驱动类型 | 1 | 1 = ball screw, 2 = linear motor, 3 = belt drive |
| 电机功率 | 0.5–3.0 kW | Servo motor recommended |
| 供电电压 | 220–480 V AC | Three-phaseIEC 60038 |
| 工作温度 | 0–40 °C | Below 0°C may require special lubrication |
| 防护等级 | IP54–IP65 | 粉尘或潮湿环境选用更高防护等级IEC 60529 |
| 导轨宽度 | 15–45 mm | Standard linear guide sizesGB/T 3098.1 |
| 导轨长度 | 500–3000 mm | Custom lengths available |
| 重量 | 50–200 kg | Depends on stroke and configuration |
区间为行业参考值，供询价时圈定范围用，不构成供应商承诺。下单前请向法人制造商核实每一项数值与标准。
诱因 → 失效模式 → 工程缓解
| pressure: | 不适用（机械系统） |
| other spec: | 最大负载能力：500 公斤，最大速度：2 米/秒，定位精度：±0.05 毫米 |
| temperature: | 0°C 至 +40°C |
不是客户评论，也不是实时热度。以下维度用于前期 RFQ 准备和供应商评估。
这些分值是采购评估维度示例，不代表真实客户评分、具体国家买家反馈或实时询盘。
该系统支持三种驱动类型：滚珠丝杠（类型1）、直线电机（类型2）和皮带驱动（类型3）。默认配置为滚珠丝杠。每种类型在速度、加速度和精度方面具有不同特性；请咨询制造商以获取针对具体应用的建议。
使用线性编码器反馈时，定位精度为±0.02至±0.05毫米，重复定位精度为±0.01至±0.02毫米，均符合ISO 230-2标准。这些数值为参考范围；实际性能取决于具体配置和安装。
该系统设计工作温度为0°C至40°C。低于0°C可能需要特殊润滑。防护等级为IP54至IP65，符合IEC 60529标准，对于多尘或潮湿环境建议使用更高防护等级。
导轨和驱动部件由碳钢、不锈钢、铝合金和精密滚珠轴承制成。这些材料提供结构完整性和低摩擦运动。具体材料等级应与制造商确认。
